เค้าโครงระบบอัดอากาศในโรงงานเพื่อการส่งแรงดันที่สม่ำเสมอ

การกระจายลมอัดมีอิทธิพลโดยตรงต่อประสิทธิภาพของอุปกรณ์นิวแมติกส์อย่างสม่ำเสมอทั่วทั้งโรงงาน เมื่อมีการวางแผนเค้าโครงท่อส่งไม่ดี แรงดันอาจผันผวนระหว่างจุดใช้งานต่างๆ ในขณะที่การโค้งงอที่ไม่จำเป็น การวิ่งระยะไกล การเชื่อมต่อที่จำกัด และการรั่วไหลสามารถลดอากาศที่ใช้งานได้สำหรับเครื่องมือและอุปกรณ์การผลิต ดังนั้น ระบบอากาศอัดในโรงงานที่มีการวางแผนอย่างดีจึงควรได้รับการออกแบบโดยคำนึงถึงความต้องการการไหลของอากาศ ความเสถียรของแรงดัน การเข้าถึง และการเปลี่ยนแปลงในอนาคต แทนที่จะเพียงเชื่อมต่อท่อระหว่างคอมเพรสเซอร์และอุปกรณ์

สำหรับโรงงานอุตสาหกรรม ท่ออลูมิเนียมเป็นแนวทางปฏิบัติในการสร้างเครือข่ายการกระจายอากาศที่สะอาดและปรับเปลี่ยนได้ UPIPE พัฒนาโซลูชันท่อโลหะผสมอลูมิเนียมสำหรับการใช้งานอากาศอัด สุญญากาศ และก๊าซเฉื่อย ผสมผสานโครงสร้างท่อแบบโมดูลาร์เข้ากับข้อต่อเฉพาะและส่วนประกอบการปิดผนึก จุดมุ่งเน้นอยู่ที่การสร้างเส้นทางการไหลที่มีประสิทธิภาพ การเชื่อมต่อที่ปลอดภัย และเค้าโครงที่ยืดหยุ่น ซึ่งสนับสนุนการส่งแรงดันที่สม่ำเสมอในพื้นที่ทำงานที่แตกต่างกัน

เหตุใดรูปแบบการกระจายอากาศของเวิร์กช็อปจึงส่งผลต่อเสถียรภาพของแรงดัน

แรงดันที่ทางออกของคอมเพรสเซอร์ไม่ได้แปลเป็นแรงดันเดียวกันในทุกเวิร์กสเตชันโดยอัตโนมัติ เมื่ออากาศอัดเคลื่อนที่ผ่านเส้นทางการกระจาย ความต้านทานจะพัฒนาทั่วทั้งส่วนของท่อตรง ข้อศอก ที วาล์ว ตัวเชื่อมต่อ และการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางของท่อ หากเส้นทางยาวเกินไปหรือมีข้อจำกัดมากเกินไป แรงดันดาวน์สตรีมอาจลดลงเมื่ออุปกรณ์นิวแมติกส์หลายตัวทำงานพร้อมกัน

เค้าโครงระบบอากาศอัดของเวิร์คช็อปที่วางแผนอย่างเหมาะสมมีจุดมุ่งหมายเพื่อลดการสูญเสียที่ไม่จำเป็นเหล่านี้ โดยการควบคุมเส้นทางจากแหล่งจ่ายหลักไปยังจุดใช้งานแต่ละจุด ขนาดของท่อควรสะท้อนถึงการไหลของอากาศที่คาดหวัง ในขณะที่การจัดกิ่งก้านควรป้องกันไม่ให้พื้นที่ทำงานแต่ละแห่งแข่งขันกันมากเกินไปสำหรับอากาศที่มีอยู่ สิ่งนี้มีความสำคัญอย่างยิ่งในโรงงานที่เครื่องมือเกี่ยวกับลม อุปกรณ์ประกอบ อุปกรณ์ควบคุม และเครื่องจักรอัตโนมัติทำงานในเวลาต่างกัน

การสร้างเส้นทางการกระจายอากาศอัดที่สมดุล

ควรวางแผนเส้นทางการจัดจำหน่ายหลักก่อนที่จะติดตั้งแต่ละหยดและสาขา เค้าโครงที่สมดุลช่วยให้อากาศอัดเคลื่อนที่ผ่านเวิร์กช็อปได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รักษาการเชื่อมต่อสาขาให้ใช้งานได้จริงและเข้าถึงได้ แทนที่จะดูแลทุกส่วนของท่ออย่างเป็นอิสระ วิศวกรควรพิจารณาว่าเครือข่ายทั้งหมดทำงานอย่างไรเมื่อมีความต้องการเปลี่ยนแปลงตลอดทั้งวันทำงาน

การจัดเรียงแบบวนรอบสามารถให้ความยืดหยุ่นมากขึ้นสำหรับพื้นที่โรงงานขนาดใหญ่ เนื่องจากอากาศสามารถเข้าถึงจุดจ่ายได้จากมากกว่าหนึ่งทิศทาง จากนั้นสาขาสามารถวางตำแหน่งตามที่ตั้งอุปกรณ์และปริมาณการใช้ที่คาดหวัง สำหรับพื้นที่ขนาดเล็ก สายไฟหลักที่มีขนาดพอเหมาะและมีกิ่งก้านสั้นอาจเพียงพอแล้ว ในทั้งสองสถานการณ์ควรพิจารณาเส้นผ่านศูนย์กลางของท่อ ความยาวเส้นทาง ปริมาณข้อต่อ และการกระจายความต้องการ ร่วมกัน

การจัดลำดับความสำคัญของเค้าโครงสำหรับการจ่ายอากาศที่มั่นคง

แนวทางนี้ทำให้เครือข่ายประเมินได้ง่ายขึ้น และช่วยป้องกันปัญหาแรงกดดันที่เกิดจากการตัดสินใจออกแบบแบบแยกส่วน

ท่ออะลูมิเนียมรองรับการไหลเวียนของอากาศในโรงงานอย่างไร

การเลือกใช้วัสดุเป็นส่วนสำคัญของการกระจายอากาศอัดในระยะยาว ท่อโลหะผสมอลูมิเนียมผสมผสานน้ำหนักเบาเข้ากับความต้านทานการกัดกร่อน ทำให้เหมาะสำหรับโรงงานที่ความยืดหยุ่นในการติดตั้งและความสะอาดในระยะยาวเป็นสิ่งสำคัญ ต่างจากวัสดุท่อที่เสี่ยงต่อการกัดกร่อน อะลูมิเนียมไม่ได้พึ่งพาพื้นผิวที่สามารถเสื่อมสภาพลงเรื่อยๆ จากการเกิดสนิมภายใน

สภาพภายในของท่อยังส่งผลต่อการไหลเวียนของอากาศด้วย ทางเดินภายในที่ราบรื่นช่วยให้อากาศอัดเคลื่อนที่โดยมีความต้านทานที่ไม่จำเป็นน้อยลง และลดโอกาสของการปนเปื้อนที่เกิดจากผลิตภัณฑ์ที่มีการกัดกร่อน ด้วยเหตุนี้โครงร่างท่อลมอัดอะลูมิเนียมจึงเป็นรากฐานที่สะอาดสำหรับการกระจายอากาศระหว่างห้องคอมเพรสเซอร์ พื้นที่การผลิต และสถานีงานแต่ละแห่ง

UPIPE มุ่งเน้นไปที่ท่อโลหะผสมอลูมิเนียมที่มีการเชื่อมต่อแบบโมดูลาร์ที่ออกแบบมาสำหรับการใช้งานอากาศอัด สุญญากาศ และก๊าซเฉื่อย ซึ่งช่วยให้สามารถกำหนดค่าเส้นทางการกระจายตามข้อกำหนดของศูนย์บริการจริง แทนที่จะบังคับตำแหน่งของอุปกรณ์ให้เป็นไปตามการจัดวางท่อที่เข้มงวด

ฟิตติ้งสามารถมีอิทธิพลมากกว่าทิศทางการเชื่อมต่อ

ท่อส่งลมอัดประกอบด้วยมากกว่าท่อตรง ข้อศอก, ที, วาล์ว, คอนเนคเตอร์ และดรอปทุกอันจะเปลี่ยนเส้นทางที่อากาศต้องเคลื่อนที่ ส่วนประกอบที่เลือกไม่ดีหรือมีข้อจำกัดโดยไม่จำเป็นอาจทำให้เกิดความต้านทานเพิ่มเติมได้ โดยเฉพาะอย่างยิ่งเมื่อมีข้อต่อหลายตัวกระจุกตัวอยู่ในส่วนเล็กๆ ของเครือข่าย

รูปทรงเรขาคณิตที่เหมาะสมช่วยรักษาเส้นทางการไหลของอากาศที่เปิดกว้างมากขึ้น อุปกรณ์ท่อลมอัดอะลูมิเนียม UPIPE ได้รับการออกแบบให้เป็นส่วนหนึ่งของแนวทางการวางท่อแบบประสานกัน โดยให้การเชื่อมต่อที่รองรับทั้งความยืดหยุ่นในการติดตั้งและการไหลของอากาศที่ควบคุมได้ เส้นทางการไหลขนาดเต็มและโครงสร้างการเชื่อมต่อที่เหมาะสมสามารถช่วยจำกัดข้อจำกัดที่ส่วนต่างๆ ของท่อมาบรรจบกัน

สำหรับการใช้งานในโรงงาน การเลือกข้อต่อควรรวมอยู่ในการคำนวณการสูญเสียแรงดัน แทนที่จะถือเป็นรายละเอียดการติดตั้ง ท่อที่มีเส้นผ่านศูนย์กลางที่เหมาะสมยังคงประสบกับการสูญเสียแรงดันโดยไม่จำเป็น หากข้อต่อมีข้อจำกัดมากเกินไป

การป้องกันการรั่วไหลที่จุดเชื่อมต่อ

ความสม่ำเสมอของแรงดันไม่เพียงแต่ขึ้นอยู่กับว่าอากาศไหลผ่านท่ออย่างไร แต่ยังขึ้นอยู่กับประสิทธิภาพของเครือข่ายในการกักเก็บลมไว้ด้วย การรั่วไหลมักเกิดขึ้นรอบๆ ข้อต่อ วาล์ว ข้อต่อ และพื้นที่ปิดผนึก แม้ว่าการรั่วไหลแต่ละครั้งจะดูเล็กน้อย แต่จุดรั่วไหลหลายจุดก็สามารถเพิ่มภาระงานของคอมเพรสเซอร์และลดปริมาณอากาศอัดที่มีอยู่ในอุปกรณ์การผลิตได้

โซลูชันการวางท่ออากาศในโรงงานที่เชื่อถือได้จึงควรให้ความสำคัญอย่างยิ่งกับความสมบูรณ์ของการเชื่อมต่อ UPIPE ใช้ส่วนประกอบการซีลเฉพาะและโครงสร้างการเชื่อมต่อแบบโมดูลาร์เพื่อรองรับข้อต่อที่ปลอดภัยและประสิทธิภาพการซีลที่สม่ำเสมอ การเตรียมท่อ การวางแนว การรองรับ และการติดตั้งท่อที่ถูกต้องยังคงมีความสำคัญไม่แพ้กัน เนื่องจากความเค้นทางกลอาจส่งผลต่อการเชื่อมต่อเมื่อเวลาผ่านไป

การลดการรั่วไหลมีประโยชน์อย่างยิ่งในโรงงานที่มีการขยายเวลาทำการ การป้องกันการสูญเสียอากาศที่หลีกเลี่ยงได้จะช่วยรักษาแรงดันที่ใช้งานได้ ในขณะเดียวกันก็ลดความจำเป็นในการชดเชยความไร้ประสิทธิภาพในการกระจายผ่านเอาต์พุตของคอมเพรสเซอร์ที่สูงขึ้น

การวางตำแหน่งเพื่อประสิทธิภาพการใช้งานที่ดีขึ้น

การเชื่อมต่อขั้นสุดท้ายระหว่างเส้นทางการกระจายกับเครื่องมือนิวแมติกหรือเครื่องจักรสมควรได้รับความสนใจอย่างระมัดระวัง การตกหล่นในตำแหน่งที่ห่างจากอุปกรณ์มากเกินไปอาจต้องใช้ท่ออ่อนที่ยาวขึ้น ขั้วต่อเพิ่มเติม หรือเส้นทางที่ซับซ้อน องค์ประกอบพิเศษเหล่านี้สามารถสร้างความต้านทานและทำให้การบำรุงรักษายากขึ้น

ดังนั้นการเชื่อมต่อ ณ จุดใช้งานจึงควรตั้งอยู่ตามข้อกำหนดของเวิร์กสเตชันจริง การหยดอย่างรวดเร็วและตัวเชื่อมต่อที่เหมาะสมช่วยให้การเปลี่ยนผ่านจากไปป์ไลน์หลักไปยังอุปกรณ์แต่ละชิ้นมีระเบียบมากขึ้น ในกรณีที่การจัดการความชื้นเป็นสิ่งสำคัญ การจัดหยดควรพิจารณาพฤติกรรมการควบแน่นและข้อกำหนดในการระบายน้ำด้วย

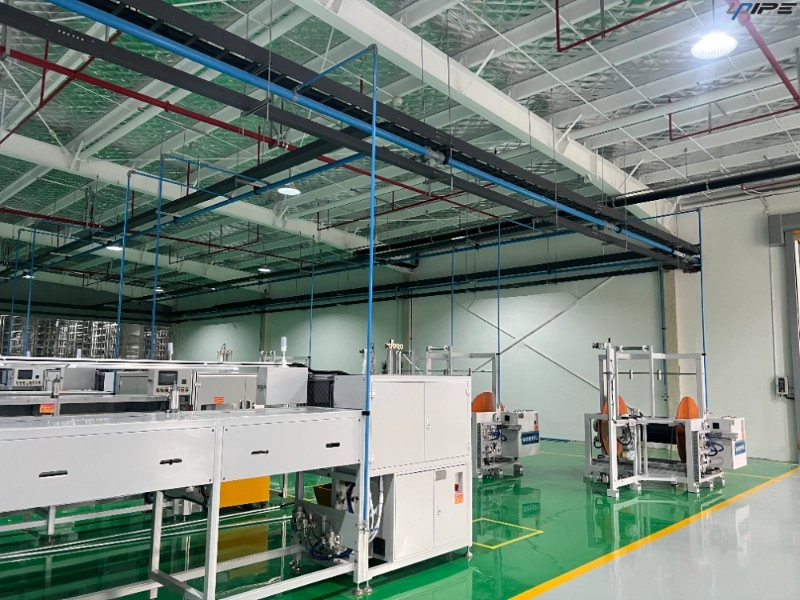

เค้าโครง ท่ออากาศอัดของโรงงานอุตสาหกรรมที่ได้รับการวางแผนอย่างดีทำให้แต่ละช่องลมเข้าถึงได้ง่าย โดยไม่กระทบต่อประสิทธิภาพของเส้นทางการจ่ายอากาศหลัก ความสมดุลระหว่างการเข้าถึงและการไหลเวียนของอากาศถือเป็นสิ่งสำคัญสำหรับโรงปฏิบัติงานซึ่งตำแหน่งอุปกรณ์อาจเปลี่ยนแปลงเมื่อเวลาผ่านไป

ความยืดหยุ่นในการติดตั้งมีความสำคัญสำหรับการขยายเวิร์กช็อป

เลย์เอาต์ของเวิร์กชอปแทบจะไม่เปลี่ยนแปลงเลย อุปกรณ์การผลิตอาจถูกย้ายตำแหน่ง อาจมีการเพิ่มเครื่องมือเกี่ยวกับลมใหม่ หรือพื้นที่ทำงานเพิ่มเติมอาจต้องใช้ลมอัด ไปป์ไลน์ที่แก้ไขได้ยากอาจกลายเป็นข้อจำกัดเมื่อการเปลี่ยนแปลงเหล่านี้เกิดขึ้น

ท่ออะลูมิเนียมเหมาะอย่างยิ่งสำหรับการติดตั้งแบบโมดูลาร์เนื่องจากมีน้ำหนักค่อนข้างต่ำทำให้การจัดการและการวางตำแหน่งง่ายขึ้น วิธีการเชื่อมต่อของ UPIPE ช่วยให้สามารถประกอบท่อ ข้อศอก ที วาล์ว แคลมป์ และส่วนประกอบอื่นๆ เข้าด้วยกันในรูปแบบต่างๆ ตามรูปแบบของเวิร์กช็อป

ความยืดหยุ่นนี้ยังทำให้การบำรุงรักษาง่ายขึ้นอีกด้วย แต่ละส่วนสามารถเข้าถึงหรือแก้ไขได้โดยไม่ต้องถือว่าเครือข่ายทั้งหมดเป็นโครงสร้างเชื่อมแบบถาวร สำหรับธุรกิจที่วางแผนการขยายการผลิตแบบค่อยเป็นค่อยไปท่ออากาศอัดแบบยืดหยุ่นสำหรับโรงงานสามารถปรับเปลี่ยนได้ดีกว่าโครงร่างที่ออกแบบมาเพื่อตำแหน่งอุปกรณ์ในปัจจุบันเท่านั้น

จับคู่ความจุท่อกับความต้องการอากาศจริง

การเลือกเส้นผ่านศูนย์กลางท่อโดยพิจารณาจากขนาดทางออกของคอมเพรสเซอร์เท่านั้นสามารถสร้างเส้นทางการกระจายที่ไม่มีประสิทธิภาพ เครือข่ายควรได้รับการประเมินตามปริมาณอากาศที่ต้องการในจุดต่างๆ แทน รวมถึงความต้องการพร้อมกันจากเครื่องมือหรือเครื่องจักรหลายเครื่อง

ความต้องการสูงสุดเป็นสิ่งสำคัญอย่างยิ่ง ไปป์ไลน์อาจดูเหมือนเพียงพอในระหว่างการใช้งานที่มีโหลดต่ำ แต่จะพบว่าแรงดันลดลงอย่างเห็นได้ชัดเมื่ออุปกรณ์นิวแมติกส์หลายตัวทำงานร่วมกัน ขนาดที่ถูกต้องช่วยรักษาการไหลเวียนของอากาศที่เพียงพอโดยไม่ต้องเพิ่มต้นทุนวัสดุโดยไม่จำเป็น

วิศวกรควรคำนึงถึงระยะห่างระหว่างคอมเพรสเซอร์กับจุดใช้งานที่ห่างไกลที่สุด เมื่อระยะทางในการกระจายเพิ่มขึ้น การรักษาเส้นทางที่มีประสิทธิภาพจึงมีความสำคัญมากขึ้น ท่อส่งอากาศอัด ที่ออกแบบอย่างดีสำหรับโรงงานอุตสาหกรรมผสมผสานความจุของท่อที่เหมาะสมเข้ากับการกำหนดเส้นทางที่สมเหตุสมผล เพื่อรองรับการส่งมอบที่เสถียรภายใต้สภาพการทำงานที่เปลี่ยนแปลงไป

การออกแบบเพื่อประสิทธิภาพในระยะยาว

ราคาซื้อท่อเป็นเพียงส่วนหนึ่งของต้นทุนโดยรวมเท่านั้น การใช้พลังงาน การรั่วไหล การบำรุงรักษา ค่าแรงในการติดตั้ง และการปรับเปลี่ยนในอนาคต ล้วนส่งผลต่อมูลค่าวงจรชีวิตของเครือข่ายอากาศอัด

แผนผังโรงงานที่วางแผนอย่างรอบคอบสามารถลดความจำเป็นในการชดเชยการสูญเสียแรงดันโดยการเพิ่มกำลังของคอมเพรสเซอร์ นอกจากนี้ยังทำให้การตรวจจับการรั่วไหล การเปลี่ยนส่วนประกอบ และการขยายเครือข่ายทำได้ง่ายขึ้นอีกด้วย ข้อดีเหล่านี้จะมีความหมายมากขึ้นเมื่อไปป์ไลน์ให้บริการเวิร์กสเตชันจำนวนมากหรือทำงานอย่างต่อเนื่อง

วิธีการวางท่ออะลูมิเนียมอัลลอยด์ของ UPIPE ผสมผสานความต้านทานการกัดกร่อน โครงสร้างแบบแยกส่วน ข้อต่อเฉพาะ และส่วนประกอบการปิดผนึก เพื่อตอบสนองความต้องการในทางปฏิบัติเหล่านี้ แทนที่จะมุ่งเน้นไปที่คุณลักษณะที่แยกออกจากกันเพียงอย่างเดียว ควรพัฒนาเค้าโครงที่สมบูรณ์โดยอาศัยการไหลเวียนของอากาศที่มั่นคง การเชื่อมต่อที่ปลอดภัย การติดตั้งที่มีประสิทธิภาพ และความสามารถในการปรับตัวในระยะยาว

รายการตรวจสอบที่ใช้ได้จริงสำหรับการออกแบบท่อในโรงงาน

ก่อนที่จะเลือกส่วนประกอบ วิศวกรและทีมจัดซื้อควรประเมินเส้นทางการจัดจำหน่ายทั้งหมด ปัจจัยต่อไปนี้เป็นจุดเริ่มต้นที่เป็นประโยชน์:

• ความต้องการอากาศอัดทั้งหมดและสูงสุด

• ระยะห่างจากคอมเพรสเซอร์ถึงแต่ละพื้นที่ทำงาน

• เส้นผ่านศูนย์กลางท่อหลักและท่อสาขา

• จำนวนและตำแหน่งของร้าน

• ปริมาณและรูปทรงของข้อต่อ

• ข้อกำหนดการเชื่อมต่อและการปิดผนึก

• การเข้าถึงเพื่อการบำรุงรักษา

• การจัดการคอนเดนเสท

• การย้ายอุปกรณ์ที่เป็นไปได้

• ข้อกำหนดในการขยายในอนาคต

รายการตรวจสอบนี้ช่วยป้องกันปัญหาทั่วไปในโครงการการวางท่อของเวิร์กช็อป: การเลือกส่วนประกอบแต่ละส่วนโดยไม่คำนึงว่าส่วนประกอบเหล่านั้นโต้ตอบกันอย่างไรในเครือข่ายทั้งหมด วัตถุประสงค์ควรเป็นเส้นทางการจัดจำหน่ายที่รักษาแรงกดดันที่เป็นประโยชน์ในขณะที่ยังคงใช้งานได้จริงในการติดตั้ง ใช้งาน ตรวจสอบ และดัดแปลง

คำถามที่พบบ่อย

การส่งแรงดันในระบบอัดอากาศของเวิร์คช็อปส่งผลต่ออะไร

การส่งแรงดันขึ้นอยู่กับเส้นผ่านศูนย์กลางท่อ ความยาวเส้นทาง ความต้องการการไหลของอากาศ รูปทรงที่เหมาะสม ข้อจำกัดในการเชื่อมต่อ และการรั่วไหล รูปแบบที่สมดุลช่วยลดแรงต้านที่ไม่จำเป็นระหว่างคอมเพรสเซอร์และจุดใช้งาน

อะลูมิเนียมเหมาะสำหรับการวางท่ออากาศอัดในโรงงานหรือไม่

ใช่. อะลูมิเนียมมีน้ำหนักเบา ทนทานต่อการกัดกร่อน และมีทางเดินภายในเรียบ ทำให้เหมาะสำหรับการกระจายอากาศอัดที่การไหลเวียนของอากาศที่สะอาด ความยืดหยุ่นในการติดตั้ง และความทนทานในระยะยาวเป็นสิ่งสำคัญ

ช่องลมอัดควรอยู่ในตำแหน่งอย่างไร?

ช่องระบายอากาศควรตั้งอยู่ใกล้กับอุปกรณ์ที่ต้องใช้ลมอัด ขณะเดียวกันก็รักษาการเข้าถึงการปฏิบัติงานและการบำรุงรักษาได้จริง ตำแหน่งของพวกเขาควรเหมาะสมกับรูปแบบสาขาโดยรวมและแนวทางการจัดการคอนเดนเสท

ข้อต่อสามารถทำให้เกิดการสูญเสียแรงดันได้หรือไม่?

ใช่. ข้องอ ที วาล์ว และตัวเชื่อมต่อสามารถทำให้เกิดความต้านทานได้เมื่ออากาศอัดเปลี่ยนทิศทางหรือผ่านจุดเชื่อมต่อ รูปทรงที่เหมาะสมที่มีประสิทธิภาพสามารถช่วยรักษาเส้นทางการไหลของอากาศที่เปิดกว้างมากขึ้น

เหตุใดการป้องกันการรั่วไหลจึงมีความสำคัญในระบบท่อของโรงงาน

การรั่วไหลจะช่วยลดปริมาณอากาศอัดที่ใช้งานได้ และสามารถเพิ่มภาระงานของคอมเพรสเซอร์ได้ การเชื่อมต่อที่ปลอดภัยและการปิดผนึกที่มีประสิทธิภาพช่วยรักษาแรงกดและลดการสูญเสียพลังงานที่สามารถหลีกเลี่ยงได้

สิ่งที่ควรพิจารณาเมื่อขยายเครือข่ายการบินเชิงปฏิบัติการ

ตำแหน่งอุปกรณ์ในอนาคต ความต้องการอากาศเพิ่มเติม ความจุของสาขา จุดเชื่อมต่อที่เข้าถึงได้ และความสามารถในการปรับเปลี่ยนเค้าโครงที่มีอยู่ทั้งหมดควรได้รับการพิจารณาก่อนการติดตั้ง วิธีการวางท่ออะลูมิเนียมแบบโมดูลาร์ช่วยให้การปรับเปลี่ยนในอนาคตใช้งานได้จริงมากขึ้น
