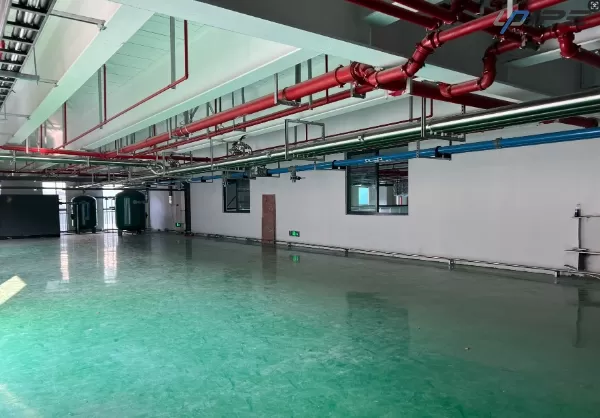

รูปแบบของท่อลมอัดโลหะผสมอะลูมิเนียมมีบทบาทสำคัญในการรับประกันประสิทธิภาพ ความน่าเชื่อถือ และความปลอดภัยของระบบลมอัดอุตสาหกรรม เครือข่ายท่อที่ออกแบบมาอย่างดีไม่เพียงแต่ช่วยลดการสูญเสียพลังงาน แต่ยังช่วยลดต้นทุนการบำรุงรักษา ปรับปรุงคุณภาพอากาศ และยืดอายุการใช้งานของอุปกรณ์ ท่อลมอัดโลหะผสมอะลูมิเนียมมีโครงสร้างน้ำหนักเบา ทนทานต่อการกัดกร่อน และคุณสมบัติการประกอบแบบแยกส่วน จึงกลายเป็นตัวเลือกยอดนิยมสำหรับโรงงานผลิต โรงงาน และโรงงานอุตสาหกรรมสมัยใหม่ ในบล็อกโพสต์นี้UPIPEซึ่งเป็นผู้ส่งออกระบบท่ออุตสาหกรรมประสิทธิภาพสูง จะแบ่งปันหลักการจัดวางพื้นฐานของท่อลมอัดโลหะผสมอะลูมิเนียมที่วางจำหน่าย รวมถึงรูปแบบการจัดวางทั่วไป และอื่นๆ
ก่อนที่จะสำรวจกลยุทธ์การออกแบบ สิ่งสำคัญคือต้องเข้าใจก่อนว่าเหตุใดโลหะผสมอลูมิเนียมจึงได้กลายมาเป็นวัสดุหลักในระบบอากาศอัด
* ทนทานต่อการกัดกร่อน: แตกต่างจากท่อเหล็กแบบดั้งเดิม โลหะผสมอลูมิเนียมไม่เกิดสนิมง่าย ช่วยให้มั่นใจได้ว่าอากาศจะสะอาดขึ้นและป้องกันการปนเปื้อนของเครื่องมือลม
* น้ำหนักเบาแต่ทนทาน: น้ำหนักที่ลดลงทำให้การติดตั้งเร็วขึ้นและใช้แรงงานน้อยลง ในขณะที่ยังคงความแข็งแรงเชิงกลเพื่อรองรับแรงดันสูง
* พื้นผิวภายในเรียบ: การสูญเสียแรงเสียดทานต่ำและแรงดันตกลดลงเมื่อเทียบกับระบบเหล็กอาบสังกะสีหรือ PVC
* ระบบการเชื่อมต่อแบบโมดูลาร์: อุปกรณ์เชื่อมต่อด่วนช่วยลดความยุ่งยากในการกำหนดค่าใหม่ การขยาย และการซ่อมแซม
คุณสมบัติเหล่านี้ทำให้โลหะผสมอลูมิเนียมเหมาะอย่างยิ่งสำหรับรูปแบบที่ซับซ้อนซึ่งประสิทธิภาพและความสามารถในการปรับตัวเป็นสิ่งสำคัญที่สุด
ประสิทธิภาพของระบบอากาศอัดขึ้นอยู่กับรูปแบบการวางท่อเป็นอย่างมาก การออกแบบระบบเครือข่ายที่ไม่ดีอาจทำให้เกิดแรงดันตกมากเกินไป การกระจายลมไม่สม่ำเสมอ และสิ้นเปลืองพลังงานมากขึ้น
การสูญเสียแรงดันเกิดขึ้นเนื่องจากแรงเสียดทานระหว่างอากาศอัดและผนังท่อภายใน เพื่อลดปัญหานี้:
* ใช้ขนาดเส้นผ่านศูนย์กลางท่อหลักใหญ่ที่สุดเท่าที่จะเป็นไปได้
* พยายามเดินท่อให้สั้นและตรงที่สุด
* หลีกเลี่ยงการโค้งงอ อุปกรณ์ และข้อจำกัดที่ไม่จำเป็น
การจัดวางที่ดีจะช่วยให้แรงดันเท่ากันที่ช่องจ่ายทั้งหมด:
* พิจารณาเค้าโครงแบบวนซ้ำสำหรับสิ่งอำนวยความสะดวกขนาดใหญ่
* กระจายลมให้สม่ำเสมอเพื่อหลีกเลี่ยงการโอเวอร์โหลดในส่วนใดส่วนหนึ่งของระบบ
* มีจุดจ่ายไฟหลายจุดสำหรับโซนที่มีความต้องการสูง
อากาศอัดมีความชื้นที่สามารถควบแน่นภายในท่อได้:
* ติดตั้งท่อหลักโดยให้มีความลาดเอียงเล็กน้อย (ประมาณ 1–2%) ไปทางจุดระบายน้ำ
* วางขารองน้ำหยดในตำแหน่งที่เหมาะสม
* ตรวจสอบให้แน่ใจว่าจุดระบายน้ำอยู่ที่ด้านบนของท่อเพื่อหลีกเลี่ยงการระบายน้ำทับ
สิ่งอำนวยความสะดวกที่แตกต่างกันต้องการกลยุทธ์การออกแบบที่แตกต่างกัน การกำหนดค่าหลักสำหรับท่ออากาศอัดโลหะผสมอะลูมิเนียมประกอบด้วย:
เค้าโครงแบบวงรอบเชื่อมต่อท่อส่งหลักในวงจรปิดรอบๆ สถานที่
* ข้อดี: กระจายลมได้สม่ำเสมอ แรงดันตกต่ำ สำรองในกรณีเกิดการอุดตัน
* การใช้งาน: โรงงานขนาดใหญ่ โรงงานผลิตรถยนต์ และสิ่งอำนวยความสะดวกต่างๆ ที่ต้องการอากาศกระจายสม่ำเสมอ
มีสายหลักเพียงสายเดียววิ่งผ่านสถานที่ดังกล่าว และมีสายสาขาขยายไปยังสถานีงาน
* ข้อดี : ติดตั้งง่าย ต้นทุนวัสดุต่ำ
* ข้อจำกัด: การเปลี่ยนแปลงแรงดันระหว่างช่องจ่ายใกล้และไกล
การรวมกันของวงลูปและสาขาที่ก่อให้เกิดเครือข่าย
* ข้อดี : การกระจายสมดุลพร้อมความยืดหยุ่นในการขยายตัว
* การใช้งาน: โรงงานผลิตที่ซับซ้อนที่มีโซนการผลิตที่หลากหลาย
เมื่อวางแผนเค้าโครง จะต้องประเมินปัจจัยหลายประการเพื่อให้แน่ใจว่ามีประสิทธิภาพเหมาะสมที่สุด:
* เส้นผ่านศูนย์กลางท่อที่ถูกต้องเป็นสิ่งสำคัญเพื่อลดการสูญเสียจากแรงเสียดทาน
* การใช้ท่อขนาดใหญ่เกินไปจะทำให้ต้นทุนเพิ่มขึ้นโดยไม่จำเป็น ในขณะที่การใช้ท่อที่มีขนาดเล็กเกินไปจะทำให้แรงดันลดลงอย่างมาก
* ใช้อัตราการไหล ความต้องการแรงดัน และการสูญเสียแรงดันที่อนุญาต เพื่อกำหนดขนาดที่ถูกต้อง
* หลีกเลี่ยงการวางท่อใกล้แหล่งความร้อน เพื่อป้องกันการขยายตัวและการเสียหาย
* เก็บท่อให้ห่างจากพื้นที่อาจได้รับความเสียหายจากรถยกหรือเศษวัสดุต่างๆ
* ใช้ติดตั้งบนผนังหรือเหนือศีรษะเพื่อความปลอดภัยและการเข้าถึง
* ใช้ข้อต่อเชื่อมต่อด่วนที่ผู้ผลิตแนะนำเพื่อรักษาความสมบูรณ์ของระบบ
* ลดการใช้ข้อศอก ตัวที และตัวลดขนาด เพื่อลดความปั่นป่วน
* ท่อโลหะผสมอลูมิเนียมช่วยให้สามารถดัดแปลงในอนาคตได้โดยไม่ต้องเชื่อมหรือทำเกลียว
* ออกแบบเค้าโครงโดยคำนึงถึงจุดขยายที่เป็นไปได้
โดยทั่วไปแล้วระบบท่อโลหะผสมอลูมิเนียมติดตั้งง่ายกว่าท่อโลหะแบบดั้งเดิม แต่ความใส่ใจในรายละเอียดยังคงมีความสำคัญอย่างยิ่ง
สร้างไดอะแกรมมาตราส่วนที่แสดงเส้นทางที่แน่นอน ตำแหน่งทางออก และโครงสร้างรองรับ
ใช้ตัวรองรับท่อเป็นระยะๆ (โดยทั่วไปทุกๆ 1–2 เมตร) เพื่อป้องกันการหย่อนและแรงกดบนข้อต่อ
แม้แต่รอยรั่วเล็กๆ น้อยๆ ก็อาจทำให้สูญเสียพลังงานจำนวนมากเมื่อเวลาผ่านไป ควรใช้วัสดุซีลที่เข้ากันได้ และตรวจสอบรอยต่อทั้งหมดหลังการประกอบ
ปฏิบัติตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง (เช่น ISO 8573 สำหรับคุณภาพอากาศ) และกฎหมายอาคารในท้องถิ่น
แม้ว่าโลหะผสมอลูมิเนียมจะทนต่อการกัดกร่อน แต่การตรวจสอบเป็นประจำก็ยังคงมีความจำเป็น:
* การตรวจจับการรั่วไหล: ใช้เครื่องตรวจจับการรั่วไหลด้วยอัลตราโซนิกเพื่อระบุและซ่อมแซมการรั่วไหลอย่างทันท่วงที
* การจัดการการระบายน้ำ: ควรล้างจุดระบายน้ำเป็นประจำเพื่อป้องกันน้ำสะสม
* การบำรุงรักษาตัวกรอง: ตรวจสอบให้แน่ใจว่าตัวกรองในจุดสำคัญต่างๆ สะอาดเพื่อรักษาคุณภาพอากาศ
การรวมกำหนดการบำรุงรักษาเชิงป้องกันจะช่วยยืดอายุการใช้งานและประสิทธิภาพของระบบได้อย่างมาก
การจัดวางท่ออากาศอัดที่ทำจากโลหะผสมอลูมิเนียมที่ได้รับการปรับให้เหมาะสมสามารถนำไปสู่การประหยัดพลังงานได้อย่างมาก:
* โหลดคอมเพรสเซอร์ลดลง: แรงดันตกที่ลดลงหมายถึงคอมเพรสเซอร์ทำงานน้อยลงเพื่อรักษาแรงดันที่ต้องการ
* อายุการใช้งานอุปกรณ์ที่เพิ่มขึ้น: แรงดันที่คงที่ช่วยลดการสึกหรอของเครื่องมือลมและเครื่องจักร
* ผลกระทบต่อความยั่งยืน: พลังงานที่สูญเสียไปน้อยลงส่งผลให้มีปริมาณคาร์บอนฟุตพริ้นท์น้อยลง
การวางผังท่อลมอัดโลหะผสมอะลูมิเนียมเป็นปัจจัยสำคัญต่อประสิทธิภาพโดยรวมของระบบลมอัดอุตสาหกรรม ด้วยการออกแบบอย่างพิถีพิถัน การกำหนดขนาดท่อที่ถูกต้อง การกระจายตัวที่สมดุล และการติดตั้งที่เหมาะสม จะทำให้โรงงานต่างๆ ได้อากาศที่สะอาดขึ้น ลดการใช้พลังงาน และการทำงานที่เชื่อถือได้มากขึ้น ข้อดีโดยธรรมชาติของโลหะผสมอะลูมิเนียม ได้แก่ โครงสร้างน้ำหนักเบา ทนทานต่อการกัดกร่อน และง่ายต่อการดัดแปลง ทำให้เป็นวัสดุที่เหมาะสำหรับทั้งการติดตั้งใหม่และการอัพเกรดระบบ ท้ายที่สุดแล้ว เครือข่ายท่อที่วางแผนไว้อย่างดีไม่เพียงแต่เป็นทางเลือกด้านโครงสร้างพื้นฐานเท่านั้น แต่ยังเป็นการลงทุนระยะยาวเพื่อประสิทธิภาพการดำเนินงานและความยั่งยืนอีกด้วย
