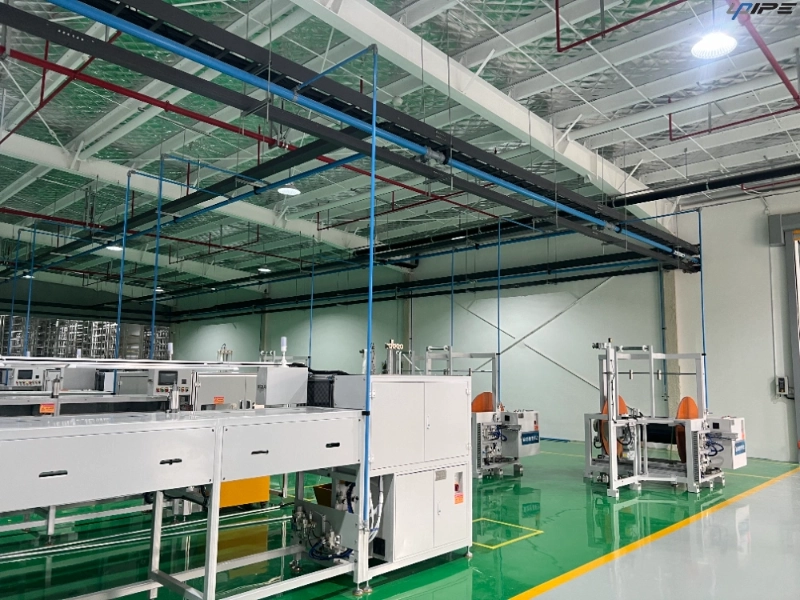

ในโรงงานยานยนต์และโรงงาน CNC ที่มีความแม่นยำ การจ่ายอากาศที่เสถียรถือเป็นสิ่งสำคัญสำหรับการรักษาความต่อเนื่องในการผลิตและความแม่นยำในการตัดเฉือน ความผันผวนของแรงดันหรือการรั่วไหลในการกระจายอากาศอาจส่งผลโดยตรงต่อประสิทธิภาพของเครื่องมือ รอบเวลา และความสม่ำเสมอในการปฏิบัติงาน ด้วยเหตุนี้ วิศวกรโรงงานจึงนิยมใช้ระบบท่อลมอัดอะลูมิเนียม เป็นทางเลือกโครงสร้างพื้นฐานในระยะยาว มากขึ้น
ซึ่งแตกต่างจากท่อเหล็กหรือพลาสติกแบบดั้งเดิม ท่ออากาศที่ทำจากอะลูมิเนียมให้ความสมดุลของความแข็งแกร่ง ความต้านทานการกัดกร่อน และประสิทธิภาพในการติดตั้ง ได้รับการออกแบบมาเพื่อรักษาความบริสุทธิ์ของอากาศภายในพร้อมทั้งลดแรงดันตกคร่อมในระยะทางไกลUPIPEมุ่งเน้นไปที่โซลูชั่นการกระจายอากาศทางวิศวกรรมที่รองรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ซึ่งความน่าเชื่อถือและความสะอาดไม่สามารถต่อรองได้
ปัจจัยสำคัญในประสิทธิภาพของเครือข่ายทางอากาศคือองค์ประกอบของวัสดุ UPIPE ใช้อะลูมิเนียมบริสุทธิ์โดยไม่มีสารรีไซเคิลเพื่อให้มั่นใจถึงความหนาแน่นที่สม่ำเสมอและพฤติกรรมทางกลที่มั่นคงในทุกส่วนของท่อ วิธีการนี้ช่วยลดความแปรปรวนในการจัดการแรงดัน และช่วยรักษาลักษณะการไหลของอากาศที่คาดการณ์ได้เมื่อเวลาผ่านไป
พื้นผิวภายในได้รับการตัดเฉือนและตัดอย่างแม่นยำ เหลือช่องทางการไหลที่ราบรื่นซึ่งช่วยลดความปั่นป่วน สิ่งนี้มีความสำคัญอย่างยิ่งในท่ออากาศอัดในอุตสาหกรรมยานยนต์ซึ่งเครื่องมือเกี่ยวกับลมและแขนหุ่นยนต์ต้องการการตอบสนองแรงดันที่สม่ำเสมอ รูปทรงภายในที่ราบรื่นยังช่วยลดความเสี่ยงในการปนเปื้อนที่เกิดจากการสะสมของอนุภาค
ความทนทานเกิดขึ้นได้จากการเลือกใช้วัสดุและการปรับโครงสร้างให้เหมาะสม ท่อทุกรุ่นมีการออกแบบผนังที่หนาขึ้นช่วยเพิ่มความต้านทานต่อการสั่นสะเทือน ความเค้นเชิงกล และความล้าในระยะยาว สิ่งนี้มีความเกี่ยวข้องอย่างยิ่งในสภาพแวดล้อม CNC ซึ่งไม่สามารถหลีกเลี่ยงการสั่นสะเทือนอย่างต่อเนื่องได้
สำหรับเส้นที่มีเส้นผ่านศูนย์กลางใหญ่ (DN40 ขึ้นไป) ส่วนวงแหวนยกที่ขึ้นรูปไว้ล่วงหน้าจะถูกรวมเข้าด้วยกันเพื่อลดเวลาการจัดตำแหน่งที่ไซต์งาน การออกแบบนี้ช่วยลดความยุ่งยากในการติดตั้งท่ออากาศอัดลง อย่างมาก ช่วยให้ประกอบได้เร็วขึ้นโดยไม่กระทบต่อความแม่นยำในการซีลหรือความสมบูรณ์ของโครงสร้าง
| คุณสมบัติการออกแบบ | ประโยชน์การใช้งาน |
|---|---|
| โครงสร้างผนังหนา | ต้านทานแรงกดได้ดีขึ้น |
| การออกแบบวงแหวนยกสูง (DN40+) | การจัดตำแหน่งและการประกอบที่รวดเร็วยิ่งขึ้น |
| พื้นผิวภายในเรียบ | ลดความปั่นป่วนของการไหลของอากาศ |
โรงงานอุตสาหกรรมมักให้ความสำคัญกับการลดเวลาหยุดทำงานระหว่างการอัพเกรดโครงสร้างพื้นฐาน โครงสร้างท่ออะลูมิเนียมรองรับวิธีการเชื่อมต่อที่รวดเร็ว ทำให้ง่ายต่อการติดตั้งท่ออากาศอัดอะลูมิเนียมในสภาพแวดล้อมใหม่และปรับปรุงใหม่
ตัวเชื่อมต่อ UPIPE ผลิตขึ้นโดยใช้เทคโนโลยีการขึ้นรูปแบบบูรณาการ เพื่อให้มั่นใจถึงความแข็งแรงที่สม่ำเสมอระหว่างสลักเกลียวและตัวถัง ซึ่งช่วยเพิ่มความน่าเชื่อถือทางกลภายใต้สภาวะแรงดันที่ผันผวน นอกจากนี้ องค์ประกอบการซีลยังผลิตจากวัสดุยางนำเข้าของไทย ซึ่งมีความยืดหยุ่นสูงและทนทานต่อการสั่นสะเทือน ซึ่งช่วยรักษาประสิทธิภาพการกันอากาศแม้ในโซนการทำงานความถี่สูง
ในสายการประกอบยานยนต์ ซึ่งเครื่องมือนิวแมติกทำงานอย่างต่อเนื่อง ระดับความเสถียรของการซีลนี้ช่วยลดการสูญเสียพลังงานและปรับปรุงประสิทธิภาพการปฏิบัติงานได้โดยตรง
การไหลเวียนของอากาศที่มีประสิทธิภาพไม่เพียงแต่เกี่ยวกับความแข็งแรงของท่อเท่านั้น แต่ยังรวมถึงรูปทรงภายในด้วย ข้องอ ที และส่วนประกอบแบบหล่นเร็วได้รับการออกแบบทางวิศวกรรมด้วยโครงสร้างการไหลแบบกำหนดทิศทางซึ่งจะลดแรงต้านและรักษาความเร็วให้คงที่ทั่วทั้งเครือข่าย
อุปกรณ์ติดตั้งที่ได้รับการปรับปรุงเหล่านี้ช่วยลดการสูญเสียแรงดันที่ไม่จำเป็น ทำให้มั่นใจได้ว่าอุปกรณ์ปลายทางจะได้รับอากาศที่สม่ำเสมอ สิ่งนี้มีความสำคัญอย่างยิ่งใน โครงร่าง การติดตั้งท่อลมอัดซึ่งไม่สามารถหลีกเลี่ยงสายส่งที่ยาวได้
การปรับปรุงประสิทธิภาพที่สำคัญ ได้แก่:
ลดความปั่นป่วนเมื่อเปลี่ยนทิศทาง
แรงดันตกคร่อมข้อต่อลดลง
ปรับปรุงความสม่ำเสมอในการจ่ายอากาศในท่อแยก
เพื่อรักษาความสมบูรณ์ของพื้นผิวก่อนการติดตั้ง ท่อแต่ละท่อได้รับการปกป้องด้วยวิธีบรรจุภัณฑ์หลายชั้น มีการบุผ้าไม่ทอ การซีลพลาสติกภายนอก และฝาปิดท้ายเพื่อป้องกันฝุ่น ความชื้น และการปนเปื้อนภายนอก
การป้องกันระดับนี้มีความสำคัญอย่างยิ่งต่อสภาพแวดล้อมที่มีความแม่นยำ เช่น โรงงานเครื่องจักร CNC ซึ่งแม้แต่การปนเปื้อนของอนุภาคเล็กน้อยก็อาจส่งผลต่ออายุการใช้งานของเครื่องมือและความทนทานต่อการตัดเฉือนได้ การส่งมอบที่สะอาดช่วยให้แน่ใจว่าเครือข่ายท่อเริ่มทำงานในสภาพภายในที่เหมาะสมที่สุด
ตัวเชื่อมต่อระหว่างท่อต่อท่อถูกสร้างขึ้นเป็นโครงสร้างเดียว ทำให้มั่นใจได้ถึงการกระจายความแข็งแรงที่สม่ำเสมอ การออกแบบนี้ขจัดจุดอ่อนระหว่างโบลต์และตัวถัง ช่วยเพิ่มความต้านทานต่อแรงกดภายใต้การโหลดแบบวนในระยะยาว
การหยดอย่างรวดเร็วได้รับการออกแบบด้วยซี่โครงเสริมแรงและโครงสร้างการปิดผนึกหลายชั้นเพื่อลดความเสี่ยงต่อความล้มเหลว โครงสร้างคอห่านป้องกันการไหลย้อนกลับของคอนเดนเสท ปกป้องอุปกรณ์นิวแมติกส์ที่มีความละเอียดอ่อนจากความเสียหายที่เกี่ยวข้องกับความชื้น สิ่งนี้มีความเกี่ยวข้องอย่างยิ่งกับ การกำหนดค่า ท่ออากาศอัดสีน้ำเงินที่ใช้ในเลย์เอาต์เวิร์กช็อปที่จัดระเบียบด้วยสายตา
บอลวาล์วสร้างจากโลหะผสมอะลูมิเนียมในตัว ทำให้มีสมรรถนะทางกลที่มั่นคงตลอดวงจรการทำงานที่ยาวนาน โครงสร้างรองรับพฤติกรรมการปิดเครื่องที่สม่ำเสมอโดยไม่เสียรูปเมื่อใช้งานซ้ำ
ในสายการผลิตยานยนต์ อากาศอัดถูกใช้สำหรับเครื่องมือประกอบ แอคชูเอเตอร์หุ่นยนต์ และอุปกรณ์ปรับสภาพพื้นผิว โครงสร้างพื้นฐานระบบท่อที่มั่นคงช่วยให้มั่นใจได้ถึงขั้นตอนการทำงานที่ไม่หยุดชะงักและลดการสิ้นเปลืองพลังงานที่เกิดจากการรั่วไหลหรือความผันผวนของแรงดัน
ในโรงงาน CNC การตัดเฉือนที่มีความแม่นยำจะขึ้นอยู่กับแรงดันลมที่สม่ำเสมออย่างมากสำหรับการเปลี่ยนเครื่องมือ การระบายความร้อน และระบบอัตโนมัติ เครือข่ายท่ออลูมิเนียมที่ออกแบบมาอย่างดีช่วยเพิ่มเวลาตอบสนองและลดความล่าช้าของแรงดันในเส้นทางการกระจายที่ยาวนาน
สภาพแวดล้อมเหล่านี้ได้รับประโยชน์โดยตรงจากการออกแบบการไหลเวียนของอากาศที่เหมาะสมที่สุด ทำความสะอาดพื้นผิวภายใน และลดความต้องการในการบำรุงรักษา
| ด้าน | โซลูชั่นท่ออลูมิเนียม | ท่อเหล็กแบบดั้งเดิม |
|---|---|---|
| สภาพพื้นผิวภายใน | เรียบลื่น แรงเสียดทานต่ำ | หยาบและมีแนวโน้มที่จะเกิดการสะสม |
| ความเร็วในการติดตั้ง | ประสิทธิภาพสูง | ต้องใช้เวลามาก |
| ความต้านทานการกัดกร่อน | แข็งแกร่ง | ปานกลางถึงต่ำ |
| ความเสี่ยงจากการรั่วไหล | ต่ำด้วยการออกแบบการปิดผนึก | สูงขึ้นเนื่องจากข้อต่อ |
| ความต้องการการบำรุงรักษา | น้อยที่สุด | จำเป็นต้องมีการตรวจสอบบ่อยครั้ง |
ท่อลมอะลูมิเนียมให้พฤติกรรมการไหลเวียนของอากาศสม่ำเสมอแม้ภายใต้สภาวะโหลดที่ผันผวน โครงสร้างน้ำหนักเบาช่วยลดความซับซ้อนในการติดตั้งในขณะที่ยังคงความแข็งแรงทางกลที่เหมาะสมกับระดับแรงดันทางอุตสาหกรรม
แนวทางทางวิศวกรรมของ UPIPE มุ่งเน้นไปที่การลดการสูญเสียพลังงานทั่วทั้งสายการจำหน่าย ซึ่งรวมถึงการลดจุดรั่วซึมให้เหลือน้อยที่สุด เพิ่มประสิทธิภาพอุปกรณ์กำหนดทิศทาง และปรับปรุงความน่าเชื่อถือของการซีลในทุกขั้นตอนการเชื่อมต่อ
มีความต้านทานการกัดกร่อน การไหลเวียนของอากาศที่ราบรื่น โครงสร้างน้ำหนักเบา และประสิทธิภาพแรงดันที่มั่นคง ทำให้เหมาะอย่างยิ่งสำหรับการดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่อง
ใช่ มีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมของยานยนต์เนื่องจากมีความน่าเชื่อถือ ความเสี่ยงในการรั่วไหลต่ำ และความสามารถในการรองรับเครื่องมือนิวแมติกและระบบอัตโนมัติ
ใช่ ตัวเชื่อมต่อแบบโมดูลาร์และโครงสร้างอะลูมิเนียมน้ำหนักเบาช่วยลดเวลาในการติดตั้งและความต้องการแรงงานลงอย่างมาก
การปิดผนึกที่ดีช่วยป้องกันการรั่วไหลของอากาศ ซึ่งช่วยลดการสูญเสียพลังงานและรักษาแรงดันให้คงที่ทั่วทั้งเครือข่ายการกระจายทั้งหมด
โดยทั่วไปความต้องการในการบำรุงรักษาจะต่ำเนื่องจากความต้านทานการกัดกร่อนและการออกแบบข้อต่อที่มั่นคง ซึ่งช่วยลดต้นทุนการดำเนินงานในระยะยาว
