การกำหนดขนาดท่อลมอัด: วิธีการคำนวณแรงดันตกคร่อมและเลือกเส้นผ่านศูนย์กลางท่อที่เหมาะสม

เหตุใดขนาดท่อลมอัด จึงมีความสำคัญ

การกระจายลมอัดมักถือเป็นส่วนรองของระบบสาธารณูปโภคในโรงงาน แต่เครือข่ายท่อสามารถระบุได้ว่าแรงดันที่เกิดจากคอมเพรสเซอร์ถึงจุดใช้งานจริงหรือไม่ เส้นผ่านศูนย์กลางท่อ ความยาวท่อทั้งหมด ข้อต่อ วาล์ว ตัวกรอง เครื่องอบผ้า และโครงร่างของท่อหลักและท่อแยก ล้วนมีส่วนทำให้สูญเสียแรงดัน เมื่อเครือข่ายมีขนาดเล็ก โรงงานอาจชดเชยด้วยการเพิ่มแรงดันการปล่อยคอมเพรสเซอร์ ซึ่งสามารถเพิ่มการใช้พลังงานได้โดยไม่ต้องปรับปรุงการออกแบบการกระจายพลังงานพื้นฐาน

จุดอ้างอิง NRCan: โดยทั่วไประบบอากาศอัดที่ได้รับการออกแบบมาอย่างดีควรรักษาแรงดันที่สูญเสียทั้งหมดระหว่างการระบายออกของคอมเพรสเซอร์และจุดใช้งานสุดท้ายให้ต่ำกว่า 10% ของแรงดันระบายออกของคอมเพรสเซอร์ NRCan ยังตั้งข้อสังเกตอีกว่าในระบบอ้างอิง 100 psi แรงดันระบายที่เพิ่มขึ้นแต่ละ 2 psi สามารถเพิ่มการใช้พลังงานได้ประมาณ 1% ที่เอาต์พุตเต็ม

1. กำหนดอินพุตการออกแบบก่อนเลือกเส้นผ่านศูนย์กลางท่อ

การกำหนดขนาดท่อควรเริ่มต้นด้วยความต้องการของระบบ ไม่ใช่ขนาดท่อที่ต้องการ อย่างน้อยที่สุด ให้กำหนดสิ่งต่อไปนี้:

· แรงดันที่ต้องการ ณ จุดใช้งานที่ห่างไกลหรือวิกฤติที่สุด

· ความต้องการอากาศอัดสูงสุดและปกติ ควรแสดงเป็น SCFM หรือพื้นฐานการไหลอื่นที่กำหนดไว้อย่างชัดเจน

· ความยาวสายหลักและระยะทางสายสาขาที่ยาวที่สุด

· จำนวนและประเภทของข้อต่อ วาล์ว ตัวกรอง ไดรเออร์ ตัวควบคุม และข้อต่อสวมเร็วในเส้นทางการไหล

· คุณภาพอากาศที่ต้องการและระดับความบริสุทธิ์ ISO 8573-1 ที่เกี่ยวข้อง

· คาดว่าจะมีการขยายการผลิต และระบบการจัดจำหน่ายจะต้องการหยดหรือขยายสาขาเพิ่มเติมในภายหลังหรือไม่

อย่าปรับขนาดท่อจากแรงม้าของคอมเพรสเซอร์เพียงอย่างเดียว ป้ายชื่อคอมเพรสเซอร์จะอธิบายถึงเครื่องจักร ในขณะที่ขนาดท่อจะต้องคำนึงถึงความต้องการอากาศที่แท้จริงและความต้านทานระหว่างแหล่งจ่ายและจุดใช้งาน

2. สร้างขั้นตอนการออกแบบ

สำหรับการออกแบบเบื้องต้น กรอบงานทางวิศวกรรมที่มีประโยชน์คือ:

Q_design = Σ(Q_อุปกรณ์ × ปัจจัยความต้องการ) + ค่าเผื่อการเติบโต

นี่เป็นสูตรการวางแผนมากกว่าสมการรหัสสากล ปัจจัยความต้องการขึ้นอยู่กับจำนวนโหลดแบบนิวแมติกที่ทำงานพร้อมกัน และควรขึ้นอยู่กับพฤติกรรมการผลิตจริงหรือข้อสันนิษฐานทางวิศวกรรมที่บันทึกไว้ NRCan ตั้งข้อสังเกตถึงค่าเผื่อการเติบโต 20%–30% เพื่อเป็นการพิจารณาซื้อกำลังการผลิตคอมเพรสเซอร์ในทางปฏิบัติ ควรเลือกค่าเผื่อระบบท่อที่สอดคล้องกันตามโครงการแทนที่จะใช้แบบสุ่มสี่สุ่มห้า

3. ใช้แรงดันตกเป็นข้อจำกัดในการออกแบบ

แรงดันตกคือความแตกต่างระหว่างแรงดันที่มีอยู่ต้นน้ำและแรงดันที่ส่งปลายน้ำ ในระบบอัดอากาศจริง การสูญเสียแรงดันเกิดขึ้นทั่วทั้งท่อตรงและส่วนประกอบต่างๆ เช่น ข้องอ ที วาล์ว ตัวกรอง เครื่องทำลมแห้ง และตัวเชื่อมต่อ NRCan เตือนเป็นพิเศษว่าข้อต่อ ส่วนโค้ง และจุดเชื่อมต่อทำให้เกิดการสูญเสียแรงดันเพิ่มเติม และให้ข้อมูลอ้างอิงที่มีความยาวเท่ากันสำหรับข้อต่อทั่วไป

เป้าหมายทางวิศวกรรม: ถือว่าแรงดันตกคร่อมเป็นงบประมาณของระบบ สำรองแรงดันให้เพียงพอสำหรับเครือข่ายท่อ เพื่อให้อุปกรณ์สุดท้ายยังคงได้รับแรงดันตามที่ต้องการ โดยไม่บังคับให้คอมเพรสเซอร์ทำงานที่แรงดันระบายสูงโดยไม่จำเป็น

งบประมาณกดดันผ่านครั้งแรกที่มีประโยชน์

· แรงดันปล่อยคอมเพรสเซอร์

· การสูญเสียแรงดันระหว่างเครื่องทำแห้งและตัวกรอง

· การสูญเสีย ความดัน ผ่านท่อหลัก

· การสูญเสีย ความดัน ผ่านท่อและข้อต่อแยก

· การสูญเสียการกรอง/การควบคุม ณ จุดใช้งาน

· แรงดันที่ต้องการที่ทางเข้าของอุปกรณ์

การออกแบบควรปิดงบประมาณแรงดันนี้ก่อนที่จะเลือกเส้นผ่านศูนย์กลางท่อสุดท้าย หากการสูญเสียที่คำนวณได้สูงเกินไป ตัวเลือกต่างๆ ได้แก่ การเพิ่มเส้นผ่านศูนย์กลางของท่อ การทำให้เส้นทางการไหลสั้นลง การลดข้อต่อที่ไม่จำเป็น การปรับปรุงโครงร่าง หรือใช้การจัดเรียงการกระจายแบบวนซ้ำตามความเหมาะสม

4. ใช้ข้อมูลการไหลที่เผยแพร่สำหรับการเลือกท่อเบื้องต้น

ทรัพยากรธรรมชาติแคนาดาเผยแพร่ตารางอ้างอิงโดยประมาณสำหรับการไหลของอากาศต่อท่อ 1,000 ฟุตที่แรงดันตก 1 psi ค่าเหล่านี้มีประโยชน์สำหรับการเปรียบเทียบเบื้องต้น ไม่ใช่สำหรับการคำนวณโครงการขั้นสุดท้าย

ข้อมูลอ้างอิงทำซ้ำจากทรัพยากรธรรมชาติแคนาดา สภาพ: อัตราการไหลของอากาศโดยประมาณต่อท่อ 1,000 ฟุตสำหรับแรงดันตก 1 psi ใช้เป็นการเปรียบเทียบเบื้องต้นเท่านั้น ยืนยันขนาดสุดท้ายด้วยการคำนวณเฉพาะโครงการ

5. อย่าละเลยอุปกรณ์และความยาวที่เท่ากัน

การคำนวณท่อตรงอาจดูเป็นที่ยอมรับได้ในขณะที่ระบบจริงยังคงประสบกับการสูญเสียแรงดันที่มากเกินไป เหตุผลก็คือทุกข้อศอก ที วาล์ว และจุดต่อต่างๆ จะเพิ่มความต้านทาน NRCan ให้ตัวอย่างที่มีความยาวเท่ากัน: สำหรับท่อขนาด 1 นิ้ว ข้องอ 90° จะแสดงอยู่ที่ความยาวประมาณ 2.5 ฟุตของท่อตรงที่เทียบเท่ากัน สำหรับไปป์ขนาด 4 นิ้ว ค่าอ้างอิงเดียวกันคือประมาณ 12 ฟุต ซึ่งเป็นเพียงตัวบ่งชี้เท่านั้น ไม่ใช่ค่าการออกแบบโครงการ

ความหมายในทางปฏิบัตินั้นง่ายมาก : เมื่อเปรียบเทียบสองรูปแบบที่มีความยาวท่อใกล้เคียงกัน เค้าโครงที่มีการเลี้ยวจำกัดน้อยกว่าและอุปกรณ์ที่วางแผนไว้ดีกว่าอาจมีการสูญเสียแรงดันรวมต่ำกว่า

6. เปรียบเทียบเค้าโครงสาขากับเค้าโครงแบบวนซ้ำ

เครือข่ายสาขาปลายเดียวจ่ายอากาศผ่านเส้นทางหลักเดียว หลักแบบวนซ้ำจะสร้างเส้นทางที่เป็นไปได้หลายเส้นทางระหว่างส่วนต่างๆ ของระบบ สำหรับโรงงานที่มีพื้นที่การผลิตหลายแห่ง ลูปสามารถช่วยกระจายการไหลได้อย่างสม่ำเสมอมากขึ้น และลดความไวต่อทางตันยาวเส้นเดียว โดยที่เส้นผ่านศูนย์กลางท่อและการออกแบบกิ่งก้านมีความเหมาะสม

หมายเหตุการออกแบบ: ลูปไม่สามารถแก้ปัญหาแรงดันตกคร่อมได้โดยอัตโนมัติ ลูปยังคงต้องการเส้นผ่านศูนย์กลางท่อที่เพียงพอ กิ่งที่สมดุล วาล์วแยกที่เหมาะสม และรูปแบบที่สะท้อนถึงความต้องการการผลิตจริง

7. รวมการรั่วไหลของอากาศไว้ในการตรวจสอบระบบ

การจัดการขนาดท่อและการรั่วไหลเป็นงานวิศวกรรมที่แตกต่างกัน แต่ทั้งสองอย่างส่งผลต่อปริมาณอากาศอัดที่โรงงานต้องผลิต NRCan ระบุว่าไม่ใช่เรื่องผิดปกติที่ 20%–30% ของเอาต์พุตของคอมเพรสเซอร์จะปรากฏเป็นการรั่วไหลของอากาศในโรงงานอุตสาหกรรมทั่วไป และโปรแกรมการตรวจจับและซ่อมแซมการรั่วไหลในเชิงรุกสามารถลดการรั่วไหลลงเหลือต่ำกว่า 10% ของการผลิตอากาศอัดในโรงงาน

ตัวอย่างจาก NRCan: ตัวอย่างอ้างอิงประมาณการค่าใช้จ่ายในการบำรุงรักษาการรั่วไหล 100 cfm ที่ 100 psi ที่ประมาณ 8,500 เหรียญสหรัฐต่อปี ภายใต้ชั่วโมงการทำงาน 4,250 ชั่วโมงและค่าไฟฟ้า 0.10 เหรียญสหรัฐ /kWh นี่เป็นสถานการณ์จำลอง ไม่ใช่ตัวเลขต้นทุนสากล ต้นทุนจริงขึ้นอยู่กับแรงดัน ชั่วโมง ประสิทธิภาพคอมเพรสเซอร์ และราคาไฟฟ้า

8. เลือกวัสดุท่อและระบบเชื่อมต่อ

เมื่อเข้าใจเส้นผ่านศูนย์กลางและโครงร่างที่ต้องการแล้ว การออกแบบวัสดุและการเชื่อมต่อจะกลายเป็นส่วนหนึ่งของการตัดสินใจตลอดอายุการใช้งาน สำหรับการจ่ายอากาศอัดทางอุตสาหกรรม ข้อควรพิจารณาที่สำคัญ ได้แก่ พฤติกรรมการกัดกร่อน สภาพพื้นผิวภายใน ความสมบูรณ์ของการเชื่อมต่อ วิธีการติดตั้ง การเข้าถึงการบำรุงรักษา และความสามารถในการขยายเครือข่าย

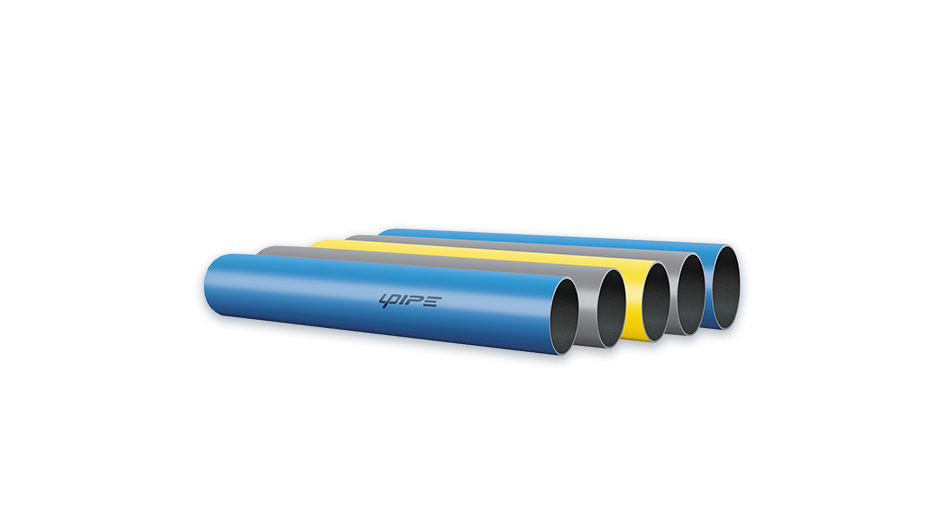

เอกสารประกอบผลิตภัณฑ์ UPIPE แสดงรายการระบบท่อสำหรับอากาศอัด สุญญากาศ และก๊าซเฉื่อย เช่น ฮีเลียม ไนโตรเจน และอาร์กอนโดยมีขนาดที่กำหนดตั้งแต่ DN20 ถึง DN200 และแรงดันใช้งานที่ระบุไว้ที่ 16 บาร์ แค็ตตาล็อกยังเน้นการออกแบบข้อต่อขนาดเต็ม การซีลแบบแอคทีฟ การเชื่อมต่อแคลมป์วงแหวนนูน และคุณสมบัติการเชื่อมต่อที่รวดเร็ว

สำคัญ: การให้คะแนนผลิตภัณฑ์ UPIPE เป็นค่าในเอกสารประกอบผลิตภัณฑ์ วิศวกรด้านการใช้งานควรตรวจสอบการกำหนดค่าผลิตภัณฑ์ อุณหภูมิ สื่อ ข้อกำหนดในพื้นที่ และเงื่อนไขของโครงการที่เกี่ยวข้องก่อนระบุระบบ

9. ตัวอย่างการออกแบบที่ใช้งานได้

พิจารณาสายการผลิตที่มีขั้นตอนการออกแบบสูงสุดที่ 800 SCFM เส้นทางการกระจายหลักนั้นยาวพอที่จะประเมินการสูญเสียแรงดันจากเส้นผ่านศูนย์กลางท่อเพียงอย่างเดียวไม่ได้ ต้องมีข้อต่อ วาล์ว และข้อต่อแยกด้วย

1. ขั้นตอนที่ 1: ยืนยันแรงดันที่ต้องการ ณ จุดใช้งานที่มีความต้องการมากที่สุด

2. ขั้นตอนที่ 2: กำหนดงบประมาณลดแรงกดดันสำหรับเครือข่ายการกระจายสินค้า

3. ขั้นตอนที่ 3: ใช้ตารางการไหลที่เผยแพร่เป็นเพียงหน้าจอเบื้องต้นสำหรับเส้นผ่านศูนย์กลางของตัวเลือกเท่านั้น

4. ขั้นตอนที่ 4: เพิ่มเอฟเฟกต์ความยาวเท่ากันสำหรับข้อศอก ที และวาล์ว แล้วคำนวณแรงดันตกทั้งหมด

5. ขั้นตอนที่ 5: เปรียบเทียบการจัดเรียงแบบปลายเดียวกับการจัดเรียงแบบวนซ้ำ หากมีการจัดหาพื้นที่การผลิตหลายพื้นที่

6. ขั้นตอนที่ 6: ตรวจสอบความต้องการในอนาคต กลยุทธ์การจัดการการรั่วไหล และการเข้าถึงการบำรุงรักษา ก่อนที่จะเลือกการกำหนดค่าขั้นสุดท้าย

จุดสำคัญคือ 800 SCFM ไม่ได้จับคู่กับขนาดท่อที่ "ถูกต้อง" โดยอัตโนมัติ เส้นผ่านศูนย์กลางที่ถูกต้องขึ้นอยู่กับแรงดันตกที่อนุญาต ความยาวท่อ สภาพอากาศ โครงร่างข้อต่อ และแรงดันในการใช้งานปลายทางที่ต้องการ

10. แนวทางวิศวกรรมของ UPIPE

UPIPE มองว่าระบบท่อลมอัดเป็นระบบกระจายที่สมบูรณ์ แทนที่จะเป็นการรวบรวมส่วนท่อแต่ละส่วน แค็ตตาล็อกผลิตภัณฑ์เน้นย้ำข้อต่อขนาดเต็ม การซีลแบบแอคทีฟ การเชื่อมต่อที่รวดเร็ว และการกำหนดค่าแบบโมดูลาร์ คุณลักษณะเหล่านี้มีจุดมุ่งหมายเพื่อรองรับระบบอุตสาหกรรม โดยคำนึงถึงความเร็วในการติดตั้ง ความน่าเชื่อถือในการเชื่อมต่อ และการปรับเปลี่ยนในอนาคต

สำหรับการสอบถามเกี่ยวกับโครงการ UPIPE ขอแนะนำให้ให้ข้อมูลต่อไปนี้เพื่อให้สามารถประเมินการกำหนดค่าท่อได้อย่างมีประสิทธิภาพมากขึ้น:

· แรงดันทางออกของคอมเพรสเซอร์และความจุของคอมเพรสเซอร์ที่ระบุ

· แรงดันใช้งานที่ต้องการที่อุปกรณ์

· ความต้องการอากาศสูงสุดและปกติ

· ความยาวสายหลักและเค้าโครงพื้น/พื้นที่การผลิต

· จำนวนหยดและจุดเชื่อมต่ออุปกรณ์หลัก

· ข้อกำหนดพิเศษด้านคุณภาพอากาศ อุณหภูมิ หรือสิ่งแวดล้อม

· คาดว่าจะมีการขยายหรือสายการผลิตเพิ่มเติมในอนาคต

11. คุณภาพอากาศยังคงมีความสำคัญหลังจากปรับขนาดท่อ

การกำหนดขนาดท่อไม่สามารถทดแทนการบำบัดอากาศได้ ISO 8573-1 ระบุระดับความบริสุทธิ์สำหรับอากาศอัดที่เกี่ยวข้องกับอนุภาค น้ำ และน้ำมัน และยังระบุสิ่งปนเปื้อนที่เป็นก๊าซและจุลชีววิทยาอีกด้วย ระดับความบริสุทธิ์ที่ต้องการขึ้นอยู่กับการใช้งาน ดังนั้นทั้งระบบจึงควรพิจารณาคอมเพรสเซอร์ เครื่องอบแห้ง ตัวกรอง ตัวรับ ท่อจ่ายน้ำ และการบำบัด ณ จุดใช้งาน เป็นระบบเดียว

12. รายการตรวจสอบการปฏิบัติสำหรับการกำหนดขนาดท่อลมอัด

บทสรุป

การกำหนดขนาดท่ออากาศอัดที่มีประสิทธิผลเป็นปัญหาในการจัดการแรงดัน ไม่ใช่เพียงการเลือกเส้นผ่านศูนย์กลางของท่อเท่านั้นวิศวกรจะต้องปรับสมดุลการไหลของอากาศสูงสุด ขีดจำกัดแรงดันตก ความยาวท่อ ข้อต่อ แผนผัง การรั่วไหล การขยายในอนาคต และข้อกำหนดด้านคุณภาพอากาศ

ข้อมูล NRCan ที่เผยแพร่มีจุดอ้างอิงที่เป็นประโยชน์: ระบบที่ได้รับการออกแบบมาอย่างดีควรรักษาแรงดันที่สูญเสียทั้งหมดให้ต่ำกว่า 10% ของแรงดันระบายของคอมเพรสเซอร์ แรงดันระบายที่เพิ่มขึ้นทุกๆ 2 psi สามารถแสดงถึงการใช้พลังงานเพิ่มขึ้นประมาณ 1% ภายใต้สภาวะอ้างอิง และการรั่วไหลทางอุตสาหกรรมโดยทั่วไปอาจสูงถึง 20%–30% ของเอาต์พุตคอมเพรสเซอร์ ตัวเลขเหล่านี้แสดงให้เห็นว่าเหตุใดการออกแบบระบบจำหน่ายและการบำรุงรักษาจึงสมควรได้รับความสนใจเช่นเดียวกับตัวคอมเพรสเซอร์

สำหรับโครงการอุตสาหกรรมที่ใช้ท่ออะลูมิเนียม UPIPE จัดเตรียมระบบโมดูลาร์ที่ครอบคลุมการใช้งานด้านอากาศอัด สุญญากาศ และก๊าซเฉื่อย พร้อมเอกสารประกอบผลิตภัณฑ์ที่แสดงขนาด DN20-DN200 และแรงดันใช้งาน 16 บาร์ การเลือกเฉพาะโครงการควรได้รับการตรวจสอบเทียบกับสภาพการทำงานจริงและข้อกำหนดที่เกี่ยวข้องเสมอ

ต้องการความช่วยเหลือในการตรวจสอบโครงร่างท่อลมอัดทางอุตสาหกรรมหรือไม่? ติดต่อ UPIPE เพื่อแจ้งข้อกำหนดด้านการไหลของอากาศ ความดัน ความยาวท่อ และแผนผังโรงงานสำหรับการอภิปรายเกี่ยวกับโครงการ
