มักมีการกล่าวถึงประสิทธิภาพของอากาศอัดในแง่ของความจุของคอมเพรสเซอร์ แต่เส้นทางการจ่ายอากาศก็มีความสำคัญไม่แพ้กัน หากระบบท่ออากาศสร้างความต้านทานมากเกินไป แรงดันไม่คงที่ หรือการรั่วซึม พลังงานที่สร้างโดยคอมเพรสเซอร์จะไม่ถูกส่งไปยังจุดใช้งานอย่างมีประสิทธิภาพ การกำหนดเส้นทางที่ไม่ดี ข้อต่อที่เข้มงวด การวิ่งระยะไกล และการเชื่อมต่อที่ไม่เหมาะสมอาจค่อยๆ เพิ่มต้นทุนการดำเนินงาน ขณะเดียวกันก็ทำให้อุปกรณ์นิวแมติกส์ไวต่อความผันผวนของแรงดันมากขึ้น
สำหรับโรงงานอุตสาหกรรม การออกแบบท่อที่มีประสิทธิภาพควรมุ่งเน้นไปที่การรักษาการไหลเวียนของอากาศ แทนที่จะเพียงแค่เคลื่อนย้ายอากาศอัดจากที่หนึ่งไปยังอีกที่หนึ่ง UPIPE พัฒนาโซลูชันการวางท่ออะลูมิเนียมตามหลักการนี้ โดยผสมผสานพื้นผิวภายในที่เรียบ อุปกรณ์เชื่อมต่อแบบกำหนดทิศทางการไหล ส่วนประกอบการปิดผนึกที่ปลอดภัย และวิธีการติดตั้งที่ยืดหยุ่นเพื่อรองรับการกระจายอากาศอัดที่สูญเสียแรงดันต่ำ
การสูญเสียแรงดันเกิดขึ้นเมื่ออากาศอัดเดินทางผ่านท่อตรง ข้องอ ที วาล์ว ขั้วต่อ และส่วนประกอบอื่นๆ ยิ่งเส้นทางยาวและซับซ้อนมากขึ้นเท่าใด โอกาสที่แรงต้านการไหลของอากาศก็จะสะสมก็จะมากขึ้นเท่านั้น ท่อที่มีขนาดเล็กกว่าสามารถเพิ่มแรงเสียดทานได้ ในขณะที่ข้อต่อที่มากเกินไปอาจทำให้ทิศทางการไหลของอากาศเปลี่ยนแปลงเพิ่มเติมและลดความสามารถในการไหลที่มีประสิทธิภาพ
ผลลัพธ์มักเป็นความแตกต่างระหว่างแรงดันที่คอมเพรสเซอร์และแรงดันที่มีอยู่ในอุปกรณ์การผลิต เมื่อแรงดันดาวน์สตรีมไม่เสถียร ผู้ปฏิบัติงานอาจเพิ่มแรงดันคอมเพรสเซอร์เพื่อชดเชย ซึ่งสามารถเพิ่มการใช้พลังงานได้โดยไม่ต้องแก้ไขข้อจำกัดเดิม แนวทางที่ดีกว่าคือการประเมินขนาดท่อ การกำหนดเส้นทาง รูปทรงที่เหมาะสม คุณภาพการเชื่อมต่อ และความต้องการการไหลของอากาศโดยรวมในระหว่างขั้นตอนการออกแบบ
| ปัจจัยการออกแบบ | ผลกระทบที่อาจเกิดขึ้น | โฟกัสที่แนะนำ |
|---|---|---|
| เส้นผ่านศูนย์กลางท่อ | ความต้านทานสูงขึ้นเมื่อมีขนาดเล็ก | จับคู่เส้นผ่านศูนย์กลางตามความต้องการการไหลของอากาศ |
| พื้นผิวภายใน | ส่งผลต่อการเสียดสีและการปนเปื้อน | รักษาทางเดินให้สะอาดและเรียบเนียน |
| การกำหนดเส้นทางท่อ | เส้นทางที่ยาวขึ้นจะช่วยเพิ่มความต้านทาน | วิ่งต่อไปในทางปฏิบัติและตรงไปตรงมา |
| ฟิตติ้ง | การเปลี่ยนแปลงทิศทางทำให้เกิดการต่อต้าน | ใช้เส้นทางการไหลที่มีประสิทธิภาพ |
| การเชื่อมต่อ | การปิดผนึกที่ไม่ดีอาจทำให้เกิดการรั่วซึมได้ | ใช้การปิดผนึกที่ปลอดภัยและสม่ำเสมอ |
| การขยายตัวในอนาคต | สามารถโอเวอร์โหลดสาขาที่มีอยู่ได้ | ให้ความยืดหยุ่นในระหว่างการวางแผน |
ระบบท่ออากาศอุตสาหกรรมที่มีการวางแผนอย่างดีควรสร้างสมดุลให้กับปัจจัยเหล่านี้ แทนที่จะมุ่งเน้นไปที่ส่วนประกอบเดียว วิธีการนี้จะช่วยรักษาเสถียรภาพของแรงดันจากท่อหลักไปยังจุดใช้งานแต่ละจุด
การเลือกใช้วัสดุมีผลโดยตรงต่อประสิทธิภาพการไหลเวียนของอากาศในระยะยาว อลูมิเนียมทนทานต่อการกัดกร่อนตามธรรมชาติ และท่ออลูมิเนียมที่ผลิตอย่างเหมาะสมช่วยให้ทางเดินภายในสะอาด ปราศจากสนิมและการสะสมของตะกรันที่เกี่ยวข้องกับท่อเหล็กที่มีอายุมากขึ้น UPIPE ใช้โครงสร้างอลูมิเนียมบริสุทธิ์และปลายท่อที่เตรียมไว้อย่างแม่นยำเพื่อรองรับการติดตั้งและการไหลเวียนของอากาศที่สม่ำเสมอ
พื้นผิวภายในมีความสำคัญเนื่องจากอากาศอัดจะต้องเดินทางผ่านเส้นทางการกระจายทั้งหมดภายใต้ความกดดัน ความหยาบ การกัดกร่อน หรือเศษซากที่สะสมสามารถเพิ่มความต้านทานเมื่อเวลาผ่านไป ด้วยการรักษาทางเดินภายในที่ราบรื่นท่ออากาศอัดอะลูมิเนียมสามารถช่วยลดแรงเสียดทานที่ไม่จำเป็น และรักษาคุณภาพการไหลของอากาศตลอดระยะเวลาการทำงานที่ยาวนาน

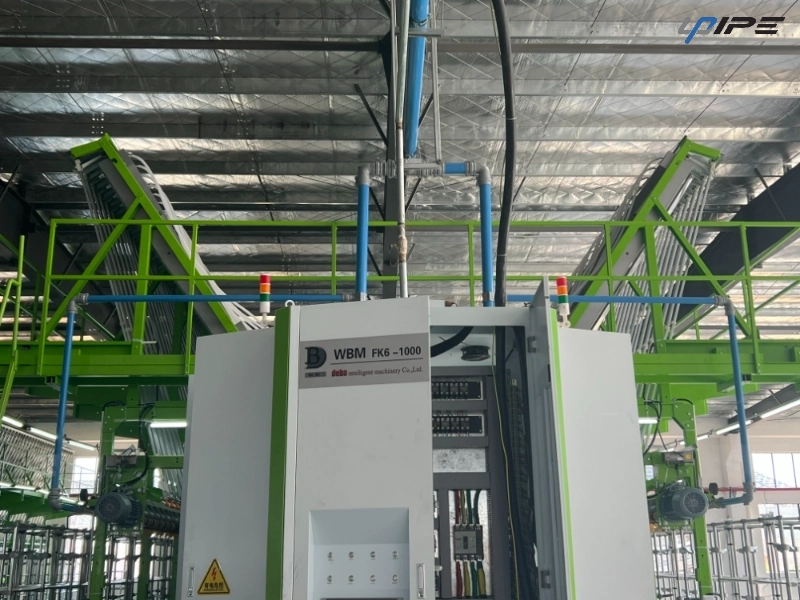

ประโยชน์นี้จะมีความเกี่ยวข้องอย่างยิ่งเมื่อโรงงานมีพื้นที่การผลิตหลายแห่งซึ่งมีความต้องการทางอากาศที่แตกต่างกัน การไหลที่เสถียรผ่านไปป์ไลน์หลักเป็นรากฐานที่แข็งแกร่งยิ่งขึ้นในการกระจายอากาศไปยังกิ่งก้าน หยด เครื่องมือเกี่ยวกับลม และอุปกรณ์อัตโนมัติ
การเลือกท่อที่เหมาะสมเพียงอย่างเดียวไม่ได้รับประกันการไหลเวียนของอากาศที่มีประสิทธิภาพ ข้อศอก แท่นตั้ง วาล์ว และหยดอย่างรวดเร็วสามารถมีอิทธิพลอย่างมากต่อความต้านทานของเครือข่ายการกระจายอากาศ เนื่องจากการเปลี่ยนแปลงทิศทางทุกครั้งจะส่งผลต่อการเคลื่อนที่ของอากาศอัดที่เคลื่อนผ่านทางเดิน
UPIPE รวมการออกแบบที่เน้นการไหลเข้ากับข้อต่อหลักเพื่อช่วยลดความปั่นป่วนที่ไม่จำเป็นและรักษาเส้นทางการไหลที่มีประสิทธิภาพมากขึ้น ข้อความไหลขนาดเต็มยังช่วยจำกัดข้อจำกัดที่จุดเชื่อมต่อ รายละเอียดเหล่านี้มีความสำคัญเนื่องจากประสิทธิภาพของการออกแบบระบบท่อลมจะขึ้นอยู่กับเส้นทางที่สมบูรณ์มากกว่าเฉพาะส่วนของท่อตรงเท่านั้น
การออกแบบที่ใช้งานได้จริงควรหลีกเลี่ยงการโค้งงอโดยไม่จำเป็นและการเชื่อมต่อกิ่งก้านมากเกินไป ในกรณีที่ไม่สามารถหลีกเลี่ยงการเปลี่ยนแปลงทิศทางได้ ข้อศอกและทีที่ได้รับการออกแบบอย่างเหมาะสมสามารถช่วยรักษาพื้นที่การไหลที่มีอยู่ในขณะเดียวกันก็รักษาเครือข่ายให้ง่ายต่อการบำรุงรักษา
ไม่ใช่ทุกปัญหาแรงกดดันจะเกิดจากการเสียดสี การรั่วไหลเป็นอีกสาเหตุหลักของการสูญเสียอากาศอัด โดยเฉพาะอย่างยิ่งบริเวณข้อต่อ ข้อต่อ วาล์ว และพื้นที่ซีล การรั่วไหลเล็กน้อยอาจดูไม่มีนัยสำคัญในการเชื่อมต่อครั้งเดียว แต่จุดรั่วไหลหลายจุดในโรงงานขนาดใหญ่สามารถเพิ่มภาระงานของคอมเพรสเซอร์และลดปริมาณอากาศที่ใช้งานได้ไปถึงอุปกรณ์การผลิต
ด้วยเหตุนี้ การออกแบบการเชื่อมต่อจึงควรคำนึงถึงความสำคัญพอๆ กับวัสดุท่อ UPIPE ผสมผสานส่วนประกอบการซีลเฉพาะเข้ากับการเชื่อมต่อที่แม่นยำซึ่งมีจุดมุ่งหมายเพื่อรักษาข้อต่อที่เชื่อถือได้ภายใต้สภาวะการปฏิบัติงานทางอุตสาหกรรม การติดตั้งที่เหมาะสมและการรองรับท่อที่เหมาะสมก็มีความสำคัญเช่นกัน เนื่องจากการสั่นสะเทือนและการเคลื่อนไหวทางกลอาจค่อยๆ ส่งผลต่อประสิทธิภาพการซีล
โซลูชันระบบท่อลมอัดที่มีประสิทธิภาพควรมุ่งเป้าไปที่การป้องกันการรั่วไหล แทนที่จะพึ่งพาการซ่อมแซมตามระยะเวลาทั้งหมด ข้อต่อที่ไม่จำเป็นน้อยลง การตัดที่แม่นยำ การเชื่อมต่อที่ปลอดภัย และการรองรับที่เหมาะสม สามารถลดจำนวนจุดรั่วไหลที่อาจเกิดขึ้นร่วมกันได้
การกำหนดขนาดท่อควรเริ่มต้นด้วยกระแสลมที่คาดหวัง แทนที่จะเลือกเส้นผ่านศูนย์กลางเพียงเพราะว่ามักใช้กันทั่วไป วิศวกรจำเป็นต้องพิจารณาปริมาณการใช้ทั้งหมด ความต้องการสูงสุด ระยะทางจากคอมเพรสเซอร์ การทำงานของอุปกรณ์พร้อมกัน และจำนวนร้านที่ต้องการในแต่ละโซนการผลิต

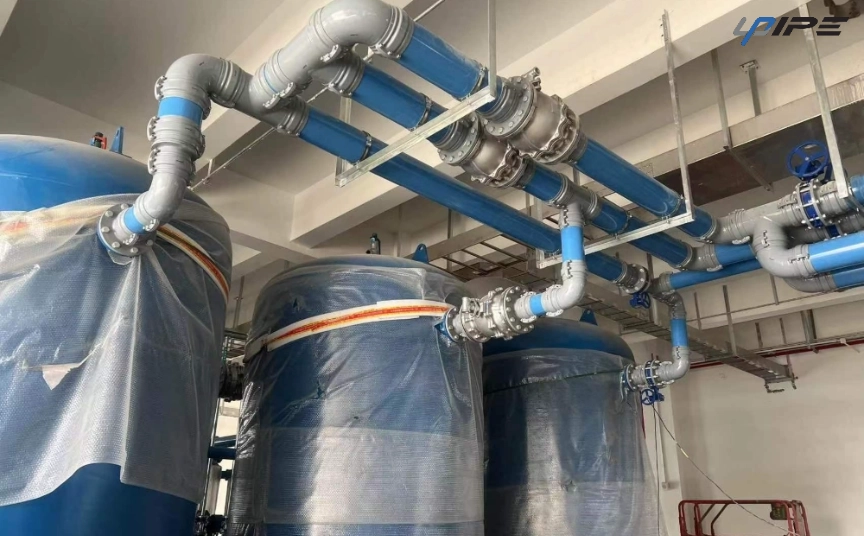

การกำหนดเส้นทางก็มีความสำคัญไม่แพ้กัน ท่อส่งที่ยาวและทางอ้อมสร้างโอกาสในการสูญเสียแรงดันมากขึ้น รูปแบบที่ใช้งานได้จริงช่วยให้เส้นทางการกระจายหลักมีประสิทธิภาพในขณะที่วางตำแหน่งสาขาใกล้กับอุปกรณ์ที่ต้องใช้อากาศ สำหรับสิ่งอำนวยความสะดวกขนาดใหญ่ เลย์เอาต์แบบวนซ้ำหรือสมดุลสามารถช่วยกระจายการไหลเวียนของอากาศได้เท่าๆ กันมากกว่าการจัดกิ่งแบบยาวธรรมดา
ควรพิจารณาการจัดการคอนเดนเสทในระหว่างการวางแผนด้วย จุดระบายน้ำ ตำแหน่งออกตัวที่เหมาะสม และความลาดชันที่เหมาะสมสามารถช่วยป้องกันความชื้นที่สะสมไม่ให้เข้าถึงอุปกรณ์ปลายน้ำได้เครือข่ายท่อลมของโรงงานที่ได้รับการออกแบบอย่างพิถีพิถันจึงคำนึงถึงการไหลเวียนของอากาศ การจัดการความชื้น การเข้าถึง การบำรุงรักษา และการเปลี่ยนแปลงในอนาคตร่วมกัน
คุณภาพการติดตั้งสามารถส่งผลต่อประสิทธิภาพของไปป์ไลน์ที่ได้รับการออกแบบมาอย่างดี การวางแนวที่ไม่ตรง ปลายท่อที่เตรียมไว้ไม่ดี ซีลเสียหาย หรือมีความเครียดทางกลมากเกินไป อาจสร้างปัญหาที่ยากต่อการระบุหลังจากเริ่มใช้งานเครือข่าย
ท่ออะลูมิเนียมมีข้อได้เปรียบในการติดตั้งเนื่องจากมีน้ำหนักเบาและออกแบบมาสำหรับการเชื่อมต่อแบบโมดูลาร์ กลุ่มผลิตภัณฑ์ของ UPIPE ประกอบด้วยตัวเชื่อมต่อ ข้อศอก ที ตัวหยดเร็ว วาล์ว แคลมป์ ส่วนประกอบการซีล และอุปกรณ์เสริมอื่นๆ ที่ช่วยให้สามารถประกอบเส้นทางการกระจายได้โดยไม่ต้องอาศัยโครงสร้างเหล็กเชื่อมทั่วไป
วิธีการแบบโมดูลาร์นี้ยังทำให้การปรับเปลี่ยนในอนาคตใช้งานได้จริงมากขึ้น โครงร่างการผลิตสามารถเปลี่ยนแปลงได้เมื่อมีการย้ายอุปกรณ์หรือมีการใช้เวิร์กสเตชันเพิ่มเติมรูปแบบท่ออากาศอัดทางอุตสาหกรรมที่ยืดหยุ่นสามารถรองรับการเปลี่ยนแปลงเหล่านี้ได้โดยมีการหยุดชะงักน้อยกว่าเครือข่ายที่เข้มงวดซึ่งได้รับการออกแบบโดยไม่ได้คำนึงถึงการขยาย
เมื่ออุปกรณ์การผลิตได้รับแรงดันไม่เพียงพอ การเพิ่มกำลังของคอมเพรสเซอร์อาจดูเหมือนเป็นวิธีแก้ปัญหาที่เร็วที่สุด อย่างไรก็ตาม หากปัญหาพื้นฐานคือความต้านทานของท่อหรือการรั่วไหลมากเกินไป ความจุของคอมเพรสเซอร์ที่เพิ่มขึ้นไม่สามารถขจัดแหล่งที่มาของการสูญเสียได้ มันอาจเพิ่มปริมาณพลังงานที่ต้องใช้เพื่อชดเชยการกระจายที่ไม่มีประสิทธิภาพ
กลยุทธ์ที่ดีกว่าคือการประเมินเส้นทางอากาศจากคอมเพรสเซอร์ไปยังจุดใช้งาน เส้นผ่านศูนย์กลางของท่อ สภาพพื้นผิวภายใน ระยะเส้นทาง การออกแบบข้อต่อ ประสิทธิภาพการซีล และส่วนรองรับ ควรได้รับการตรวจสอบเป็นองค์ประกอบที่เชื่อมต่อกัน
UPIPE ให้ความสำคัญกับรายละเอียดเหล่านี้ผ่านโครงสร้างท่ออลูมิเนียมและส่วนประกอบที่ประสานกันซึ่งออกแบบมาเพื่อการกระจายอากาศอัดที่มีประสิทธิภาพ วัตถุประสงค์ไม่ใช่เพียงเพื่อให้ท่อมีน้ำหนักเบา แต่เพื่อสร้างเส้นทางการไหลของอากาศที่สะอาดและควบคุมได้มากขึ้น โดยมีข้อจำกัดที่ไม่จำเป็นน้อยลง
ในการประเมินระบบท่ออากาศสำหรับงานอุตสาหกรรมผู้ซื้อควรมองข้ามวัสดุและราคาซื้อ ต้นทุนเริ่มต้นที่ต่ำกว่าอาจไม่แสดงถึงต้นทุนตลอดอายุการใช้งานจริง หากเครือข่ายสร้างการสูญเสียแรงดันมากเกินไป การรั่วไหลบ่อยครั้ง การบำรุงรักษาที่ยากลำบาก หรือการแก้ไขที่ซับซ้อน
พิจารณาประเด็นต่อไปนี้ก่อนการคัดเลือกขั้นสุดท้าย:
ต้องการการไหลเวียนของอากาศและการบริโภคสูงสุด
ท่อหลักและเส้นผ่านศูนย์กลางสาขา
ระยะทางท่อทั้งหมด
จำนวนและประเภทของข้อต่อ
สภาพพื้นผิวภายใน
วิธีการเชื่อมต่อและการปิดผนึก
แรงสั่นสะเทือนและแรงรองรับทางกล
การระบายน้ำคอนเดนเสท
การเข้าถึงเพื่อการบำรุงรักษา
ศักยภาพในการขยายตัวในอนาคต
การประเมินที่กว้างขึ้นนี้ช่วยให้วิศวกรเลือกโซลูชันการจัดจำหน่ายโดยอิงจากข้อกำหนดการปฏิบัติงาน แทนที่จะเป็นข้อกำหนดเฉพาะเพียงอย่างเดียว นอกจากนี้ยังช่วยให้ระบุได้ง่ายขึ้นว่าจุดใดที่เกิดการสูญเสียพลังงานก่อนการติดตั้งจะเริ่มขึ้น
แรงดันตกอาจเป็นผลมาจากท่อที่มีขนาดไม่ใหญ่เกินไป การวิ่งระยะไกล การโค้งงอมากเกินไป ข้อต่อที่จำกัด การเดินเส้นทางที่ไม่ดี และความต้านทานพื้นผิวภายใน การรั่วไหลสามารถลดแรงดันที่มีอยู่ ณ จุดใช้งานได้อีก
อะลูมิเนียมเป็นวัสดุน้ำหนักเบาที่ทนต่อการกัดกร่อนและมีพื้นผิวภายในเรียบลื่น คุณลักษณะเหล่านี้สามารถรองรับการไหลเวียนของอากาศที่สะอาด ความต้านทานต่ำ การติดตั้งที่ง่ายขึ้น และลดความต้องการในการบำรุงรักษา เมื่อเทียบกับท่อที่มีแนวโน้มการกัดกร่อนตามอายุการใช้งาน
การสูญเสียพลังงานสามารถลดลงได้โดยการเลือกเส้นผ่านศูนย์กลางท่อที่เหมาะสม ลดการโค้งงอที่ไม่จำเป็น รักษาเส้นทางการไหลของอากาศที่มีประสิทธิภาพ ป้องกันการรั่วไหล และใช้ข้อต่อที่ไม่จำกัดเส้นทางการไหลโดยไม่จำเป็น
ใช่. ข้อศอก ที วาล์ว และตัวเชื่อมต่อเปลี่ยนทิศทางการไหลของอากาศหรือจำกัดทางเดินที่มีอยู่ รูปทรงข้อต่อที่มีประสิทธิภาพสามารถช่วยลดแรงต้านที่ไม่จำเป็นตลอดเส้นทางการกระจายได้
เริ่มต้นด้วยความต้องการการไหลของอากาศตามจริง ข้อกำหนดด้านแรงดัน จุดรั่วไหลที่มีอยู่ การกำหนดเส้นทางท่อ สภาพการประกอบ การจัดการคอนเดนเสท และความต้องการในการขยายในอนาคต นี่เป็นพื้นฐานที่สมบูรณ์มากขึ้นในการเลือกระบบท่ออากาศมากกว่าการประเมินวัสดุท่อเพียงอย่างเดียว
