สิ่งที่ต้องตรวจสอบก่อนซื้อท่อลมอัดอลูมิเนียมสำหรับโรงงาน

กำหนดข้อกำหนดระบบอัดอากาศสำหรับโรงงานของคุณ

การเลือก ท่อลมอัดอะลูมิเนียมที่เหมาะสมเริ่มต้นจากการทำความเข้าใจข้อกำหนดการปฏิบัติงานของโรงงาน ก่อนที่จะเปรียบเทียบซัพพลายเออร์หรือขอใบเสนอราคา ให้พิจารณาการไหลของอากาศที่ต้องการ แรงดันใช้งาน ความยาวท่อ และจำนวนจุดใช้งานอากาศ ปัจจัยเหล่านี้มีอิทธิพลต่อเส้นผ่านศูนย์กลางของท่อ การเลือกการเชื่อมต่อ และโครงร่างโดยรวมของเครือข่ายการกระจายสินค้า

สภาพแวดล้อมการผลิตที่แตกต่างกันมีรูปแบบการใช้อากาศที่แตกต่างกัน การผลิตยานยนต์ การผลิตแบตเตอรี่ การประกอบอุปกรณ์อิเล็กทรอนิกส์ และการแปรรูปเครื่องจักรอาจเกี่ยวข้องกับอุปกรณ์ที่มีความต้องการการไหลและรอบการทำงานที่แตกต่างกัน ผู้ซื้อควรประเมินทั้งปริมาณการใช้ปกติและความต้องการสูงสุด เพื่อหลีกเลี่ยงการเลือกท่อที่จำกัดการไหลเวียนของอากาศในช่วงระยะเวลาการผลิตที่ยุ่งวุ่นวาย

การเปลี่ยนแปลงการผลิตในอนาคตก็สมควรได้รับความสนใจเช่นกัน หากมีการวางแผนอุปกรณ์หรือสายการผลิตเพิ่มเติม ควรประเมินสายการจำหน่ายหลักโดยเทียบกับความต้องการที่คาดการณ์ไว้ ข้อกำหนดที่ชัดเจนในขั้นตอนการซื้อจะช่วยป้องกันข้อผิดพลาดในการกำหนดขนาด ต้นทุนวัสดุที่ไม่จำเป็น และการแก้ไขที่หลีกเลี่ยงได้หลังการติดตั้ง

ตรวจสอบขนาดท่อและความเข้ากันได้ของขนาด

ขนาดของท่อเป็นหนึ่งในข้อกำหนดจำเพาะแรกๆ ในการตรวจสอบเมื่อซื้อท่อลมอัดอะลูมิเนียมสำหรับโรงงาน เส้นผ่านศูนย์กลางที่กำหนดระบุขนาดท่อ แต่ไม่จำเป็นต้องเท่ากับเส้นผ่านศูนย์กลางภายในตามจริง เส้นผ่านศูนย์กลางภายในส่งผลต่อการไหลเวียนของอากาศและการสูญเสียแรงดัน ในขณะที่เส้นผ่านศูนย์กลางภายนอกมีความสำคัญต่อระยะห่างในการติดตั้งและความเข้ากันได้ของข้อต่อ

UPIPE นำเสนอท่ออะลูมิเนียมที่มีเส้นผ่านศูนย์กลางปกติตั้งแต่ DN20 ถึง DN200 โดยมีความยาวท่อมาตรฐาน 5.8 เมตร ช่วงนี้ช่วยให้ผู้ซื้อสามารถประเมินตัวเลือกสำหรับสายหลัก สาขาการจัดจำหน่าย และการเชื่อมต่ออุปกรณ์ตามความต้องการของโครงการ

ขนาดขึ้นอยู่กับข้อมูลผลิตภัณฑ์ UPIPE ที่ให้ไว้ ยืนยันข้อมูลจำเพาะและความเข้ากันได้ของการเชื่อมต่อก่อนสั่งซื้อ

เมื่อเปรียบเทียบขนาดท่อลมอะลูมิเนียมอุตสาหกรรม ผู้ซื้อไม่ควรเลือกเส้นผ่านศูนย์กลางตามขนาดที่กำหนดเพียงอย่างเดียว ความต้องการการไหลของอากาศ แรงดันใช้งาน ความยาวเส้นทาง และการสูญเสียแรงดันที่ยอมรับได้ต้องได้รับการพิจารณาร่วมกัน สำหรับโครงร่างที่ซับซ้อน การคำนวณทางวิศวกรรมสามารถช่วยพิจารณาว่าขนาดที่เสนอจะรักษาแรงกดที่ต้องการ ณ จุดที่มีความต้องการมากที่สุดได้หรือไม่

ตรวจสอบความดันการทำงานและสภาพการทำงาน

ระดับแรงดันใช้งานถือเป็นข้อพิจารณาในการจัดซื้อที่สำคัญ เนื่องจากท่อที่เลือกจะต้องทนต่อสภาพการทำงานที่ต้องการ UPIPE แสดงแรงดันใช้งานสูงสุด 16 บาร์ ผู้ซื้อควรยืนยันแรงดันที่อนุญาตสำหรับท่อและการกำหนดค่าข้อต่อเฉพาะก่อนตัดสินใจซื้อขั้นสุดท้าย โดยเฉพาะอย่างยิ่งเมื่อสภาพการทำงานเข้าใกล้ขีดจำกัดที่ระบุไว้

สิ่งสำคัญคือต้องแยกแยะแรงดันใช้งานปกติจากความผันผวนของแรงดันที่อาจเกิดขึ้น การออกแบบควรคำนึงถึงช่วงการทำงานจริงและข้อกำหนดของโครงการที่เกี่ยวข้อง แทนที่จะอาศัยแรงดันสูงสุดของคอมเพรสเซอร์เพียงอย่างเดียว อุปกรณ์เชื่อมต่อ ซีล วาล์ว และอุปกรณ์เสริมที่เข้ากันได้ต้องเหมาะสมกับสภาพการทำงานเดียวกัน

ควรตรวจสอบอุณหภูมิควบคู่ไปกับแรงกดดัน การกำหนดค่าที่เหมาะสมขึ้นอยู่กับสภาพแวดล้อมและสื่อที่ขนส่ง ดังนั้นผู้ซื้อควรยืนยันความเหมาะสมของอุณหภูมิด้วย UPIPE ก่อนสั่งซื้อ นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่อท่อจะทำงานภายใต้สภาวะที่แตกต่างจากสภาพแวดล้อมในโรงงานทั่วไป

ยืนยันสื่อที่ขนส่ง

ไม่ใช่ทุกท่ออุตสาหกรรมจะเหมาะกับแก๊สหรือของเหลวทุกชนิด ก่อนที่จะซื้อท่อลมอัดอะลูมิเนียม ให้ระบุว่าเครือข่ายจะส่งอากาศอัด สุญญากาศ หรือก๊าซเฉื่อยหรือไม่ ตัวกลางส่งผลต่อข้อกำหนดความเข้ากันได้ของวัสดุ การเลือกการซีล และเงื่อนไขการทำงานของท่อ

UPIPE แสดงรายการการใช้งานสำหรับอากาศอัด สุญญากาศ และก๊าซเฉื่อย รวมถึงไนโตรเจน ฮีเลียม และอาร์กอน ผู้ซื้อควรระบุสื่อที่ต้องการอย่างชัดเจนและยืนยันว่าส่วนประกอบที่เลือกทั้งหมดเหมาะสมกับการใช้งาน นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับโครงการที่มีข้อกำหนดด้านความบริสุทธิ์ การปิดผนึก หรือการปฏิบัติงานของก๊าซโดยเฉพาะ

สำหรับการใช้งานระบบอัดอากาศ ผู้ซื้อควรตรวจสอบข้อตกลงในการบำบัดอากาศด้วย ความชื้น การขนถ่ายน้ำมัน และสิ่งปนเปื้อนอื่นๆ อาจส่งผลต่อข้อกำหนดในการบำรุงรักษาและประสิทธิภาพของอุปกรณ์ปลายน้ำ แนวทางปฏิบัติในการกรอง การทำแห้ง การระบายน้ำ และการบำรุงรักษาที่เหมาะสมควรได้รับการพิจารณาว่าเป็นส่วนหนึ่งของการติดตั้งระบบอัดอากาศโดยรวม

ประเมินการสูญเสียแรงดันทั่วทั้งท่อ

ท่อที่ตรงตามข้อกำหนดขนาดที่ระบุอาจยังไม่เหมาะสมหากสูญเสียแรงดันทั่วทั้งเครือข่ายการจ่ายมากเกินไป การสูญเสียแรงดันขึ้นอยู่กับเส้นผ่านศูนย์กลางภายใน การไหลของอากาศ ความยาวท่อ สภาพการทำงาน และความต้านทานจากข้อต่อ โดยทั่วไปเส้นทางที่ยาวและสาขาที่มีความต้องการสูงจำเป็นต้องมีการประเมินอย่างรอบคอบมากกว่าการเชื่อมต่อระยะสั้นที่ให้บริการแต่ละเครื่อง

ก่อนที่จะซื้อท่ออากาศอัดทางอุตสาหกรรม ให้สอบถามว่าขนาดที่เสนอนั้นเหมาะสมกับอัตราการไหลที่ต้องการและแรงดันตกคร่อมที่อนุญาตหรือไม่ การคำนวณควรรวมข้อศอก ที วาล์ว ขั้วต่อ และส่วนประกอบอื่นๆ แทนที่จะพิจารณาเฉพาะส่วนท่อตรง

การกำหนดขนาดท่อที่เหมาะสมจะช่วยส่งแรงดันที่ต้องการไปยังอุปกรณ์โดยไม่ต้องอาศัยแรงดันระบายคอมเพรสเซอร์สูงโดยไม่จำเป็น สิ่งนี้สามารถรองรับการทำงานที่มีประสิทธิภาพมากขึ้น แม้ว่าประสิทธิภาพพลังงานที่แท้จริงยังขึ้นอยู่กับประสิทธิภาพของคอมเพรสเซอร์ การรั่วไหล การบำบัดอากาศ และหลักปฏิบัติในการทำงานอีกด้วย หลีกเลี่ยงการกล่าวอ้างเรื่องการประหยัดพลังงานคงที่ของซัพพลายเออร์ เว้นแต่ตัวเลขดังกล่าวจะได้รับการสนับสนุนจากข้อมูลทางวิศวกรรมที่เกี่ยวข้อง

ตรวจสอบฟิตติ้งและความเข้ากันได้ของท่อที่สมบูรณ์

การจัดซื้อท่อโดยไม่ยืนยันความเข้ากันได้ของข้อต่ออาจทำให้เกิดความล่าช้าระหว่างการติดตั้งได้ เครือข่ายการจ่ายอากาศในโรงงานที่สมบูรณ์อาจต้องใช้ท่อตรง ข้องอ 90 องศา ที ตัวเชื่อมต่อแบบท่อต่อท่อ หน้าแปลน วาล์ว ฝาปิดท้าย และตัวหยดอุปกรณ์ ควรเลือกส่วนประกอบเหล่านี้ตามขนาดท่อและรูปแบบที่ต้องการ

UPIPE ใช้การเชื่อมต่อกลไกแบบโมดูลาร์ที่ออกแบบมาเพื่อลดความซับซ้อนในการประกอบ การดัดแปลง และการขยายในอนาคต ก่อนทำการสั่งซื้อ ผู้ซื้อควรตรวจสอบข้อกำหนดการเชื่อมต่อ ส่วนประกอบซีล และข้อกำหนดอุปกรณ์เสริมสำหรับการกำหนดค่าที่เลือก การผสมส่วนประกอบจากกลุ่มผลิตภัณฑ์ที่แตกต่างกันโดยไม่ยืนยันความเข้ากันได้อาจทำให้เกิดปัญหาในการติดตั้งหรือข้อต่อที่ไม่น่าเชื่อถือ

นอกจากนี้ยังมีประโยชน์ในการเตรียมเค้าโครงการวางท่อเบื้องต้นก่อนซื้อวัสดุอีกด้วย การทำเครื่องหมายเส้นหลัก กิ่งก้าน การหยดในแนวตั้ง การเชื่อมต่ออุปกรณ์ และจุดแยก ช่วยประมาณปริมาณที่ต้องการ การวาดโครงร่างสามารถลดข้อผิดพลาดในการซื้อและทำให้การเปรียบเทียบใบเสนอราคามีความแม่นยำมากขึ้น

เปรียบเทียบท่ออลูมิเนียมกับตัวเลือกเหล็กแบบดั้งเดิม

การเลือกใช้วัสดุส่งผลต่องานติดตั้ง การจัดการการกัดกร่อน และการปรับเปลี่ยนในอนาคต ท่ออากาศอัดอะลูมิเนียมมีโครงสร้างน้ำหนักเบาที่ทำให้การจัดการง่ายขึ้น ในขณะที่คุณสมบัติต้านทานการกัดกร่อนอาจลดความกังวลในการบำรุงรักษาบางอย่างที่เกี่ยวข้องกับท่อเหล็ก ประสิทธิภาพที่แท้จริงขึ้นอยู่กับสภาพแวดล้อม สภาพวัสดุ และแนวทางปฏิบัติในการบำรุงรักษา

การเปรียบเทียบควรมุ่งเน้นไปที่ความต้องการที่แท้จริงของโรงงาน แทนที่จะคิดว่าวัสดุชนิดเดียวจะดีกว่าเสมอ ราคาซื้อเริ่มแรกเป็นเพียงการพิจารณาเพียงอย่างเดียว แรงงานในการติดตั้ง ข้อกำหนดในการเชื่อมต่อ การบำรุงรักษา และการเปลี่ยนแปลงเค้าโครงในอนาคตอาจส่งผลต่อต้นทุนโครงการทั้งหมดด้วย

สำหรับโรงงานที่คาดว่าจะมีการเปลี่ยนแปลงอุปกรณ์บ่อยครั้ง การเชื่อมต่อแบบโมดูลาร์อาจมีข้อได้เปรียบในทางปฏิบัติ อย่างไรก็ตาม ตัวเลือกสุดท้ายควรขึ้นอยู่กับข้อกำหนดทางวิศวกรรม งบประมาณโครงการ สภาพแวดล้อม และความเหมาะสมของโครงร่างท่อที่เลือก

ประเมินความสามารถของซัพพลายเออร์และรายละเอียดใบเสนอราคา

ใบเสนอราคาที่แข่งขันได้ควรให้ข้อมูลทางเทคนิคที่เพียงพอสำหรับการเปรียบเทียบที่แม่นยำ ผู้ซื้อควรตรวจสอบขนาดท่อที่มีอยู่ แรงดันใช้งาน ความยาวมาตรฐาน ช่วงข้อต่อ การเตรียมการจัดส่ง และการสนับสนุนทางเทคนิค การยืนยันรายละเอียดเหล่านี้ก่อนทำการสั่งซื้อจะช่วยป้องกันความแตกต่างระหว่างใบเสนอราคาและวัสดุที่จัดส่ง

UPIPE มีตัวเลือกท่อลมอัดอะลูมิเนียมในสีน้ำเงิน เหลือง และเทา ผู้ซื้อที่ต้องการสี ขนาด หรือชุดอุปกรณ์เสริมโดยเฉพาะควรยืนยันความพร้อมจำหน่ายและระยะเวลารอสินค้ากับซัพพลายเออร์ ข้อกำหนดเฉพาะของโครงการควรได้รับการบันทึกไว้อย่างชัดเจน แทนที่จะปล่อยให้เป็นไปตามสมมติฐานในระหว่างการประมวลผลคำสั่งซื้อ

ในการขอใบเสนอราคาให้เตรียมข้อมูลดังต่อไปนี้:

• เส้นผ่านศูนย์กลางที่ระบุที่ต้องการและปริมาณโดยประมาณ

• แรงดันใช้งานและการไหลของอากาศที่คาดหวัง

• ขนส่งปานกลางและอุณหภูมิในการทำงาน

• ความยาวท่อโดยประมาณและการเขียนแบบเค้าโครง

• อุปกรณ์เชื่อมต่อ วาล์ว หน้าแปลน และอุปกรณ์เสริมที่จำเป็น

• ที่ตั้งโครงการและกำหนดการส่งมอบที่คาดหวัง

การให้รายละเอียดเหล่านี้ช่วยให้ UPIPE สามารถประเมินการกำหนดค่าที่ร้องขอได้แม่นยำยิ่งขึ้น นอกจากนี้ยังช่วยให้ผู้ซื้อเปรียบเทียบราคาได้อย่างสม่ำเสมอ ซึ่งช่วยลดความเสี่ยงในการเลือกข้อเสนอที่ถูกกว่าอย่างเห็นได้ชัดซึ่งไม่รวมส่วนประกอบที่สำคัญ

แผนการติดตั้งและการขยายในอนาคต

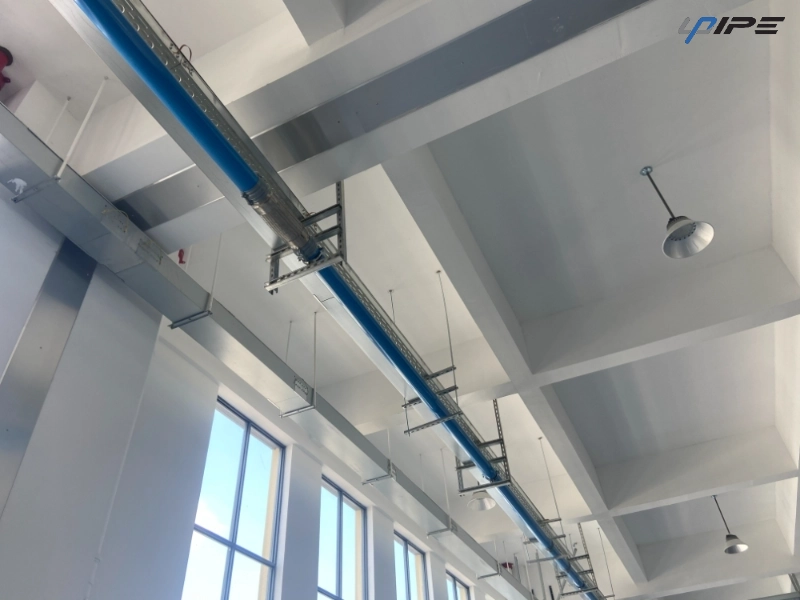

ควรตรวจสอบเงื่อนไขการติดตั้งก่อนที่จะยืนยันคำสั่งซื้อขั้นสุดท้าย พื้นที่ว่าง การกำหนดเส้นทางท่อ ตำแหน่งรองรับ จุดเชื่อมต่อ และการเข้าถึงเพื่อการบำรุงรักษา ล้วนส่งผลต่อปริมาณและการจัดวางวัสดุท่อ ความยาวท่อ UPIPE มาตรฐานคือ 5.8 เมตร ซึ่งควรพิจารณาเมื่อประมาณความต้องการในการตัด ข้อต่อ และของเสียจากการติดตั้ง

รูปแบบที่วางแผนไว้อย่างดีควรช่วยให้เข้าถึงวาล์วและจุดบริการได้อย่างสะดวก ในขณะเดียวกันก็หลีกเลี่ยงการโค้งงอที่ไม่จำเป็นและความยาวเส้นทางที่มากเกินไป ส่วนรองรับท่อต้องเหมาะสมกับสภาพการวางท่อและไซต์ที่เลือก การติดตั้งควรปฏิบัติตามคำแนะนำของผู้ผลิตและข้อกำหนดทางวิศวกรรมที่เกี่ยวข้อง

การขยายในอนาคตควรได้รับการพิจารณาเมื่อพิจารณาถึงขีดความสามารถของเส้นทางหลักและสาขาที่สำคัญ โครงข่ายท่อลมอัดอะลูมิเนียมแบบโมดูลาร์ช่วยให้การปรับเปลี่ยนในภายหลังสะดวกยิ่งขึ้น โดยที่ขนาดและการเชื่อมต่อเดิมมีความเหมาะสมสำหรับความต้องการเพิ่มเติม การวางแผนกำลังการผลิตและจุดเชื่อมต่อตั้งแต่เนิ่นๆ สามารถช่วยลดการหยุดชะงักเมื่อความต้องการในการผลิตเปลี่ยนแปลง

คำถามที่พบบ่อย

ก่อนซื้อท่อลมอัดอลูมิเนียมควรตรวจสอบอะไรบ้าง?

เริ่มต้นด้วยความต้องการการไหลของอากาศ แรงดันใช้งาน ขนาดท่อ ตัวกลางในการขนย้าย และการสูญเสียแรงดันที่อนุญาต จากนั้นตรวจสอบความเข้ากันได้ที่เหมาะสม ข้อกำหนดในการติดตั้ง ข้อมูลจำเพาะของซัพพลายเออร์ และการเตรียมการจัดส่ง

UPIPE มีขนาดใดบ้าง?

กลุ่มผลิตภัณฑ์ UPIPE ที่เผยแพร่ครอบคลุมเส้นผ่านศูนย์กลางปกติตั้งแต่ DN20 ถึง DN200 โดยมีความยาวท่อมาตรฐาน 5.8 เมตร ยืนยันขนาดที่ต้องการและความพร้อมใช้งานของอุปกรณ์เสริมก่อนสั่งซื้อ

ท่ออะลูมิเนียม UPIPE รับแรงดัน 16 บาร์ได้หรือไม่

UPIPE แสดงแรงดันใช้งานสูงสุด 16 บาร์ แรงดันที่อนุญาตสำหรับการกำหนดค่าที่เลือกควรได้รับการยืนยันกับซัพพลายเออร์ตามเงื่อนไขของโครงการและความเข้ากันได้ของส่วนประกอบ

ท่ออากาศอัดอะลูมิเนียมเหมาะสำหรับสุญญากาศและก๊าซเฉื่อยหรือไม่

UPIPE แสดงรายการการใช้งานของอากาศอัด สุญญากาศ และก๊าซเฉื่อย ซึ่งรวมถึงไนโตรเจน ฮีเลียม และอาร์กอน ผู้ซื้อควรยืนยันความเข้ากันได้สำหรับสื่อเฉพาะและเงื่อนไขการใช้งานก่อนซื้อ

ข้อมูลใดที่ช่วยให้ได้ใบเสนอราคาที่ถูกต้อง?

ระบุขนาดท่อที่ต้องการ ปริมาณโดยประมาณ แรงดันใช้งาน การไหลของอากาศ สื่อที่ขนส่ง ความยาวท่อ แผนผังแบบ ที่ตั้งโครงการ และข้อกำหนดด้านอุปกรณ์เสริม ข้อมูลจำเพาะที่สมบูรณ์ช่วยให้ซัพพลายเออร์ประเมินการกำหนดค่าที่เหมาะสม

เหตุใดจึงเลือก UPIPE สำหรับท่อลมอัดอุตสาหกรรม

UPIPE นำเสนอท่ออะลูมิเนียมที่มีเส้นผ่านศูนย์กลางระบุหลายขนาด โครงสร้างน้ำหนักเบา และการเชื่อมต่อเชิงกลแบบแยกส่วนสำหรับการกระจายอากาศทางอุตสาหกรรม ผู้ซื้อสามารถหารือเกี่ยวกับข้อกำหนดของโครงการ อุปกรณ์ที่เข้ากันได้ และการกำหนดค่าที่เหมาะสมได้โดยตรงกับ UPIPE ก่อนสั่งซื้อ
