เครือข่ายระบบอัดอากาศทางอุตสาหกรรมไม่ใช่สายไฟฟ้าสาธารณูปโภคที่วิ่งผ่านโรงงานอีกต่อไป เป็นโครงสร้างพื้นฐานทางวิศวกรรมที่มีอิทธิพลโดยตรงต่อประสิทธิภาพการผลิต การใช้พลังงาน และอายุการใช้งานของอุปกรณ์ ระบบที่ได้รับการออกแบบมาอย่างดีทำให้มั่นใจได้ว่าแรงดันคงที่ การรั่วไหลน้อยที่สุด และการกระจายลมที่คาดการณ์ได้ทั่วทั้งโซนการผลิต
ระบบท่ออะลูมิเนียมอัลลอยด์ถูกนำมาใช้กันอย่างแพร่หลายในสภาพแวดล้อมทางอุตสาหกรรมสมัยใหม่ เนื่องจากมีความทนทานต่อการกัดกร่อน ความยืดหยุ่นแบบโมดูลาร์ และประสิทธิภาพที่สม่ำเสมอภายใต้สภาวะการทำงานที่แตกต่างกัน เมื่อมีการวางแผนอย่างเหมาะสม เครือข่ายอากาศอัดจะกลายเป็นทรัพย์สินระยะยาว แทนที่จะเป็นภาระในการบำรุงรักษาที่เกิดซ้ำ ในบล็อกโพสต์นี้UPIPEซึ่งเป็นโรงงานท่ออากาศอะลูมิเนียมสีน้ำเงินประสิทธิภาพสูง จะแบ่งปันคุณลักษณะของเค้าโครงการติดตั้งท่อลมอัดสำหรับการจ่ายอากาศในโรงงาน
การออกแบบโครงสร้างพื้นฐานระบบอัดอากาศที่มีประสิทธิภาพเริ่มต้นมานานก่อนการติดตั้งจริง ขั้นตอนการวางแผนจะกำหนดความน่าเชื่อถือของระบบและความสามารถในการขยายขนาดในอนาคต วัตถุประสงค์ที่สำคัญที่สุดประการหนึ่งในโครงการติดตั้งท่ออากาศอัดคือการลดการสูญเสียแรงดันให้เหลือน้อยที่สุด ในขณะที่ยังคงรักษาการกระจายลมที่สมดุลในทุกจุดใช้งานปลายทาง
เค้าโครงที่มีโครงสร้างควรคำนึงถึง:
ความต้องการอากาศทั้งหมดและวงจรการบริโภคสูงสุด
ระยะห่างระหว่างสถานีคอมเพรสเซอร์และจุดใช้งาน
ความเสถียรของแรงกดบนหลายสาขา
การขยายกำลังการผลิตสำหรับสายการผลิตในอนาคต
การเข้าถึงการบำรุงรักษาสำหรับส่วนท่อทั้งหมด
เลย์เอาต์ที่วางแผนไว้ไม่ดีมักนำไปสู่โซนแรงดันที่ไม่เท่ากัน ส่งผลให้คอมเพรสเซอร์ทำงานหนักขึ้น และเพิ่มต้นทุนการดำเนินงาน ในทางตรงกันข้าม ระบบที่มีโครงสร้างที่ดีจะกระจายการไหลเวียนของอากาศอย่างสม่ำเสมอ ลดความผันผวนของโหลดและปรับปรุงประสิทธิภาพการใช้พลังงาน
การเลือกใช้วัสดุถือเป็นปัจจัยสำคัญในระบบกระจายอากาศทางอุตสาหกรรม โรงงานบางแห่งยังคงใช้ท่อเหล็กแบบดั้งเดิม แต่ต้องเผชิญกับความท้าทายในระยะยาว เช่น การกัดกร่อนภายใน ตะกรัน และข้อจำกัดการไหลของอากาศ ปัญหาเหล่านี้จะค่อยๆ ลดประสิทธิภาพของระบบและเพิ่มความถี่ในการบำรุงรักษา
ระบบท่อโลหะผสมอะลูมิเนียมของ UPIPE นำเสนอทางเลือกที่ทันสมัยพร้อมข้อดีหลายประการ:
โครงสร้างน้ำหนักเบาเพื่อการติดตั้งที่ง่ายขึ้น
พื้นผิวภายในเรียบเพื่อลดการสูญเสียแรงเสียดทาน
ทนต่อการกัดกร่อนได้ดีในสภาพแวดล้อมที่ชื้นหรือสารเคมี
การออกแบบการเชื่อมต่อแบบแยกส่วนเพื่อการขยายระบบที่ยืดหยุ่น
ในบรรดาโซลูชันที่ทันสมัย การใช้ท่อลมอัดอะลูมิเนียมสีน้ำเงินได้รับความนิยมมากขึ้นในสภาพแวดล้อมทางอุตสาหกรรมที่จำเป็นต้องมีการระบุด้วยภาพและการแบ่งส่วนระบบ โครงสร้างรหัสสีทำให้การวางแผนการบำรุงรักษาง่ายขึ้น และลดความเสี่ยงของความสับสนระหว่างระบบในโรงงานที่ซับซ้อน
การออกแบบเส้นทางส่งผลโดยตรงต่อประสิทธิภาพของระบบกระจายอากาศอัด วัตถุประสงค์คือเพื่อสร้างเส้นทางการไหลของอากาศที่สั้นที่สุดเท่าที่จะเป็นไปได้ในขณะที่รักษาแรงดันที่สมดุลทั่วทั้งทุกสาขา
กลยุทธ์การกำหนดเส้นทางที่มีประสิทธิภาพ ได้แก่ :
สร้างท่อหลักแบบวนรอบเพื่อรักษาแรงดันให้คงที่
หลีกเลี่ยงการเปลี่ยนแปลงระดับความสูงในแนวตั้งโดยไม่จำเป็น
ลดการโค้งงอที่เพิ่มความปั่นป่วน
การวางตำแหน่งเส้นสาขาใกล้กับจุดบริโภคจริง
การออกแบบแบบวนซ้ำมีประสิทธิภาพโดยเฉพาะในโรงงานขนาดใหญ่ เนื่องจากช่วยให้อากาศไหลจากหลายทิศทาง ช่วยลดแรงดันตกที่จุดสิ้นสุดที่ห่างไกล สิ่งนี้ทำให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอแม้ในช่วงที่มีความต้องการการผลิตสูงสุด
ระบบอัดอากาศสมัยใหม่อาศัยเทคนิคการติดตั้งแบบโมดูลาร์มากขึ้น แตกต่างจากท่อเหล็กเชื่อมแบบดั้งเดิม ระบบอลูมิเนียมแบบโมดูลาร์ช่วยให้สามารถประกอบและกำหนดค่าใหม่ได้อย่างรวดเร็วโดยไม่ต้องหยุดทำงานเป็นเวลานาน
ในโครงการ ติดตั้งสายการผลิตเครื่องอัดอากาศขนาดใหญ่ระบบโมดูลาร์ช่วยลดความเข้มของแรงงานและเวลาในการติดตั้งลงอย่างมาก ส่วนท่อที่ออกแบบไว้ล่วงหน้าและอุปกรณ์เชื่อมต่อที่รวดเร็วช่วยให้ช่างเทคนิคสามารถสร้างเค้าโครงที่ซับซ้อนโดยใช้เครื่องมือพิเศษเพียงเล็กน้อย
วิธีการนี้ยังสนับสนุนความสามารถในการขยายขนาดในอนาคตอีกด้วย เมื่อสายการผลิตขยายหรือเปลี่ยนตำแหน่ง ระบบท่อสามารถกำหนดค่าใหม่ได้โดยไม่ต้องรื้อออกทั้งหมด ซึ่งช่วยลดต้นทุนโครงสร้างพื้นฐานในระยะยาว
ความสมบูรณ์ของการเชื่อมต่อถือเป็นหนึ่งในแง่มุมที่สำคัญที่สุดของระบบกระจายอากาศอัด แม้แต่การรั่วไหลเพียงเล็กน้อยก็อาจส่งผลให้เกิดการสูญเสียพลังงานอย่างมากเมื่อเวลาผ่านไป
ระบบ UPIPE ใช้อุปกรณ์ที่ออกแบบมาอย่างแม่นยำเพื่อให้แน่ใจว่า:
การปิดผนึกอย่างแน่นหนาภายใต้สภาวะแรงดันสูง
ความต้านทานต่อการคลายตัวที่เกิดจากการสั่นสะเทือน
ความทนทานในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรม
กระแสลมสม่ำเสมอไม่มีจุดรั่วซึม
การผสานรวมข้อต่อท่อลมอัดอะลูมิเนียมประสิทธิภาพสูงช่วยให้มั่นใจได้ว่าทุกการเชื่อมต่อจะรักษาความสมบูรณ์ของโครงสร้างและการปฏิบัติงาน ข้อต่อเหล่านี้ได้รับการออกแบบให้เข้ากับรูปทรงภายในของระบบท่อ ช่วยลดความปั่นป่วนและปรับปรุงประสิทธิภาพการไหลเวียนของอากาศ

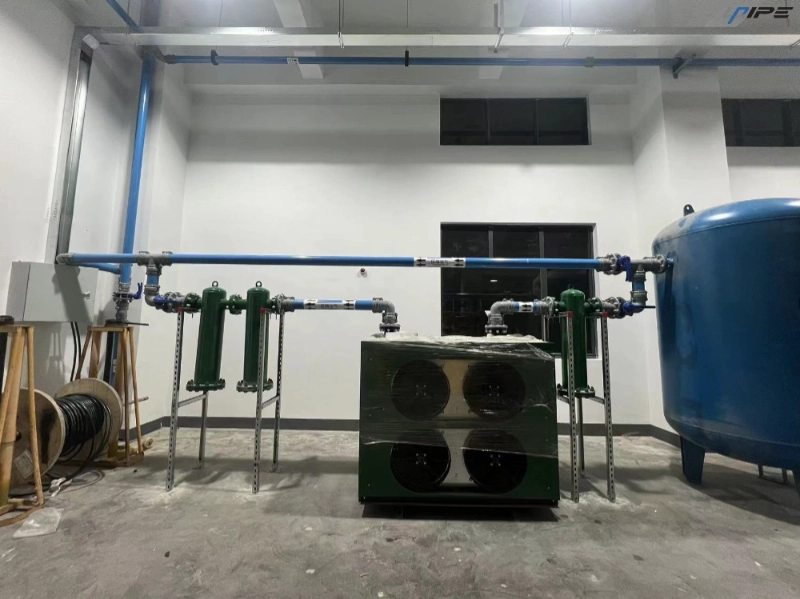

ระบบอัดอากาศจะมีประสิทธิภาพเทียบเท่ากับการรวมเข้ากับสถานีคอมเพรสเซอร์เท่านั้น การบูรณาการที่ไม่ดีมักนำไปสู่ความไม่แน่นอนของแรงดัน การกระจายโหลดที่ไม่สม่ำเสมอ และการใช้พลังงานที่มากเกินไป
เพื่อให้บรรลุประสิทธิภาพที่สมดุล โดยทั่วไปวิศวกรจะมุ่งเน้นไปที่:
วางตำแหน่งห้องคอมเพรสเซอร์ไว้ตรงกลางเมื่อเป็นไปได้
การใช้ส่วนหัวหลักที่มีขนาดเพียงพอเพื่อลดปัญหาคอขวด
การติดตั้งถังเก็บบัฟเฟอร์เพื่อรักษาความผันผวนของแรงดัน
สร้างความมั่นใจในเส้นทางการจัดจำหน่ายที่เท่าเทียมกันสำหรับเขตการบริโภคหลักทั้งหมด
ในการจัดตั้งอุตสาหกรรมขนาดใหญ่การติดตั้งสายปั๊มลม ที่ออกแบบมาอย่างไม่เหมาะสม อาจส่งผลให้แรงดันลดลงอย่างมากที่จุดการผลิตที่อยู่ห่างไกล สิ่งนี้ไม่เพียงส่งผลต่อประสิทธิภาพของอุปกรณ์เท่านั้น แต่ยังส่งผลให้คุณภาพของผลิตภัณฑ์ไม่สอดคล้องกันอีกด้วย
การรั่วไหลของอากาศยังคงเป็นหนึ่งในความไร้ประสิทธิภาพที่พบบ่อยที่สุดในระบบอากาศอัดทางอุตสาหกรรม แม้แต่การรั่วไหลเล็กน้อยก็สามารถสะสมทำให้เกิดการสูญเสียพลังงานจำนวนมากเมื่อเวลาผ่านไป
กลยุทธ์การป้องกัน ได้แก่ :
การตรวจสอบข้อต่อและอุปกรณ์ทั้งหมดเป็นประจำ
การใช้วัสดุซีลคุณภาพสูงเข้ากันได้กับระบบอะลูมิเนียม
การตรวจสอบความดันที่จุดเครือข่ายหลายจุด
หลีกเลี่ยงความเครียดทางกลในการเชื่อมต่อท่อ
ระบบ UPIPE ได้รับการออกแบบมาเพื่อลดความเสี่ยงในการรั่วไหลผ่านการผลิตที่มีความแม่นยำและรูปทรงการเชื่อมต่อที่ได้มาตรฐาน โครงสร้างภายในที่เรียบยังช่วยลดโอกาสในการสะสมของอนุภาค ซึ่งอาจส่งผลทางอ้อมต่อประสิทธิภาพการซีลเมื่อเวลาผ่านไป
ประสิทธิภาพการใช้พลังงานถือเป็นข้อกังวลหลักในการดำเนินอุตสาหกรรมสมัยใหม่ อากาศอัดเป็นหนึ่งในสาธารณูปโภคที่มีราคาแพงที่สุดในการผลิต ทำให้ประสิทธิภาพของระบบเป็นปัจจัยด้านต้นทุนโดยตรง
กลยุทธ์หลักในการลดการใช้พลังงาน ได้แก่:
การปรับเส้นผ่านศูนย์กลางท่อให้เหมาะสมตามความต้องการการไหลของอากาศ
ขจัดความโค้งและข้อจำกัดที่ไม่จำเป็น
รักษาระดับแรงดันให้คงที่ทั่วทั้งระบบ
ใช้วัสดุที่มีแรงเสียดทานต่ำ เช่น ท่ออะลูมิเนียมอัลลอยด์
การใช้ ระบบ ท่อลมอัดอะลูมิเนียมสีน้ำเงินช่วยเพิ่มความสม่ำเสมอในการไหลเวียนของอากาศ เนื่องจากพื้นผิวภายในเรียบลื่น และลดความปั่นป่วนเมื่อเปรียบเทียบกับวัสดุท่อแบบเดิม
ระบบอัดอากาศหลายระบบมีประสิทธิภาพต่ำกว่าปกติเนื่องจากข้อผิดพลาดในการออกแบบที่หลีกเลี่ยงได้ ข้อผิดพลาดเหล่านี้มักจะมีค่าใช้จ่ายสูงหลังจากการติดตั้งเสร็จสมบูรณ์
ปัญหาที่พบบ่อยได้แก่:
ท่อขนาดเล็กที่จำกัดการไหลของอากาศ
การกำหนดเส้นทางที่ซับซ้อนเกินไปและมีการโค้งงอมากเกินไป
ขาดการวางแผนขยายธุรกิจในอนาคต
การเลือกวัสดุที่ไม่สอดคล้องกันทั่วทั้งเครือข่าย
การแยกที่ไม่ดีระหว่างโซนที่มีความต้องการสูงและโซนที่มีความต้องการต่ำ
การหลีกเลี่ยงปัญหาเหล่านี้ในระหว่างขั้นตอนการวางแผนจะช่วยเพิ่มความน่าเชื่อถือของระบบในระยะยาวได้อย่างมาก และลดข้อกำหนดในการบำรุงรักษา
ระบบอัดอากาศที่ออกแบบอย่างดีควรสนับสนุนการบำรุงรักษาได้ง่ายโดยไม่กระทบต่อการผลิต การเข้าถึงจึงเป็นปัจจัยการออกแบบที่สำคัญ
การวางแผนการบำรุงรักษาควรรวมถึง:
ส่วนท่อที่มีป้ายกำกับชัดเจนเพื่อการระบุที่รวดเร็ว
วาล์วที่เข้าถึงได้และตำแหน่งติดตั้ง
ช่วงเวลาการตรวจสอบตามกำหนดการเพื่อความเสถียรของแรงดัน
ระบบตรวจสอบเพื่อตรวจจับการรั่วไหลในระยะเริ่มต้น
ระบบอะลูมิเนียมแบบโมดูลาร์ เช่น ระบบที่ UPIPE จัดหาให้ ช่วยให้ขั้นตอนการบำรุงรักษาง่ายขึ้นโดยการถอดแยกชิ้นส่วนและเปลี่ยนส่วนประกอบแต่ละชิ้นได้อย่างรวดเร็ว โดยไม่กระทบต่อเครือข่ายทั้งหมด
ระบบอัดอากาศถูกนำมาใช้ในอุตสาหกรรมต่างๆ มากมาย รวมถึงการผลิตยานยนต์ การผลิตอุปกรณ์อิเล็กทรอนิกส์ บรรจุภัณฑ์ และการดำเนินงานของเครื่องจักรกลหนัก แต่ละอุตสาหกรรมมีความต้องการการไหลของอากาศและแรงดันที่แตกต่างกัน
ความสามารถในการปรับขนาดมีความสำคัญอย่างยิ่งในสภาพแวดล้อมการผลิตที่กำลังเติบโต ระบบที่ได้รับการออกแบบมาอย่างดีช่วยให้:
การขยายตัวโดยไม่ต้องมีการออกแบบโครงสร้างใหม่ครั้งใหญ่
การเพิ่มเขตการผลิตใหม่โดยไม่มีความไม่สมดุลของแรงดัน
การบูรณาการอุปกรณ์เสริมโดยไม่มีการโอเวอร์โหลดของระบบ
ความยืดหยุ่นนี้เป็นหนึ่งในข้อได้เปรียบที่สำคัญของระบบท่ออะลูมิเนียมแบบโมดูลาร์ ซึ่งสามารถขยายหรือกำหนดค่าใหม่ได้โดยรบกวนน้อยที่สุด
ระบบอัดอากาศทางอุตสาหกรรมกำลังพัฒนาไปสู่การออกแบบที่ชาญฉลาดและมีประสิทธิภาพมากขึ้น การพัฒนาในอนาคตมุ่งเน้นไปที่การตรวจสอบแบบดิจิทัล การบำรุงรักษาเชิงคาดการณ์ และการเพิ่มประสิทธิภาพพลังงาน
แนวโน้มสำคัญ ได้แก่ :
ระบบตรวจสอบความดันและการไหลแบบเรียลไทม์
การตรวจจับการรั่วไหลและกำหนดเวลาการบำรุงรักษาโดยใช้ความช่วยเหลือจาก AI
วัสดุท่อน้ำหนักเบาและมีความทนทานสูง
ระบบโมดูลาร์ที่ได้มาตรฐานเพื่อความเข้ากันได้ทั่วโลก
ในขณะที่อุตสาหกรรมต่างๆ ยังคงให้ความสำคัญกับความยั่งยืนและประสิทธิภาพการใช้พลังงาน โซลูชันท่ออะลูมิเนียมขั้นสูงจะมีบทบาทสำคัญมากขึ้นในการกำหนดโครงสร้างพื้นฐานทางอุตสาหกรรม
เครือข่ายการกระจายอากาศอัดที่ออกแบบอย่างดีถือเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพการปฏิบัติงานในสภาพแวดล้อมทางอุตสาหกรรมสมัยใหม่ ตั้งแต่การวางแผนเบื้องต้นไปจนถึงการเลือกวัสดุ การออกแบบเส้นทาง และการบำรุงรักษาระยะยาว ทุกขั้นตอนมีอิทธิพลต่อประสิทธิภาพของระบบ
ระบบท่ออะลูมิเนียมอัลลอยด์ของ UPIPE มอบรากฐานที่แข็งแกร่งสำหรับการกระจายการไหลของอากาศที่เชื่อถือได้ โดยนำเสนอความยืดหยุ่นแบบโมดูลาร์ ความต้านทานการกัดกร่อน และความสมบูรณ์ของการปิดผนึกสูง เมื่อนำไปใช้อย่างเหมาะสม จะสนับสนุนประสิทธิภาพที่มั่นคง ลดการใช้พลังงาน และการเติบโตของโครงสร้างพื้นฐานที่ปรับขนาดได้ในการใช้งานทางอุตสาหกรรมที่หลากหลาย
